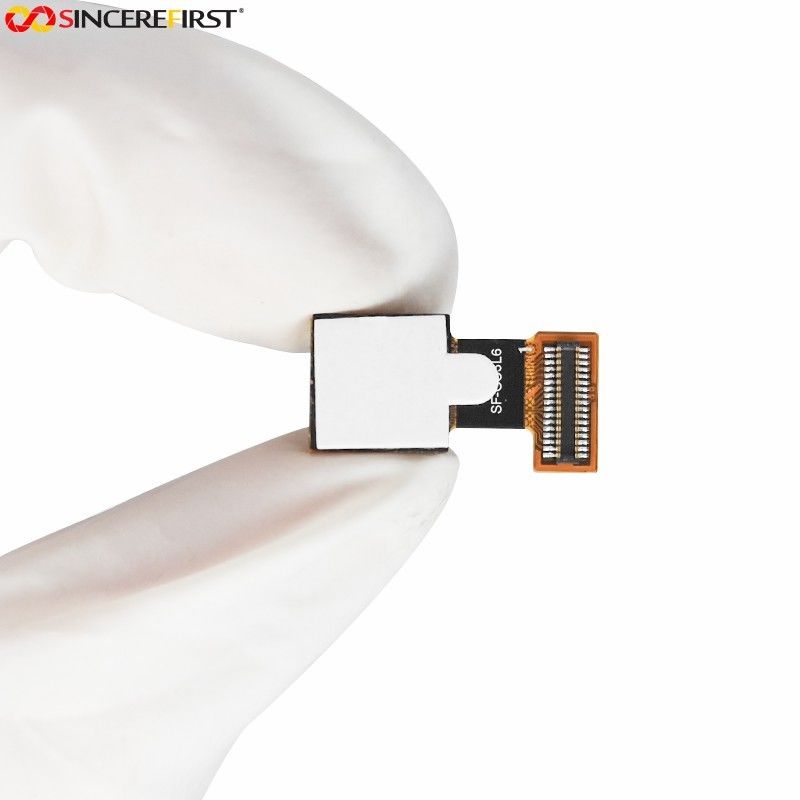

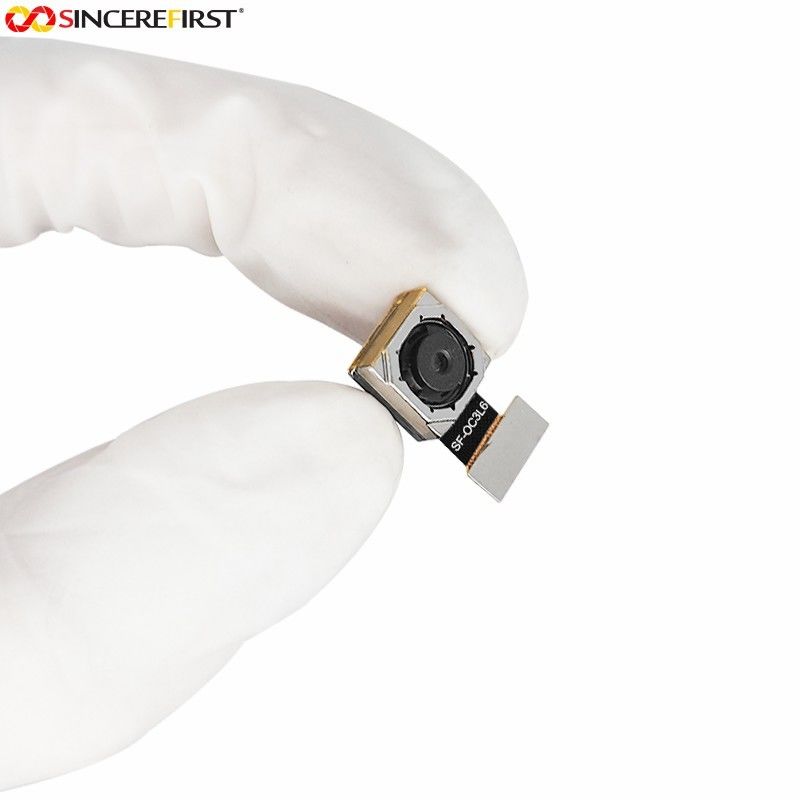

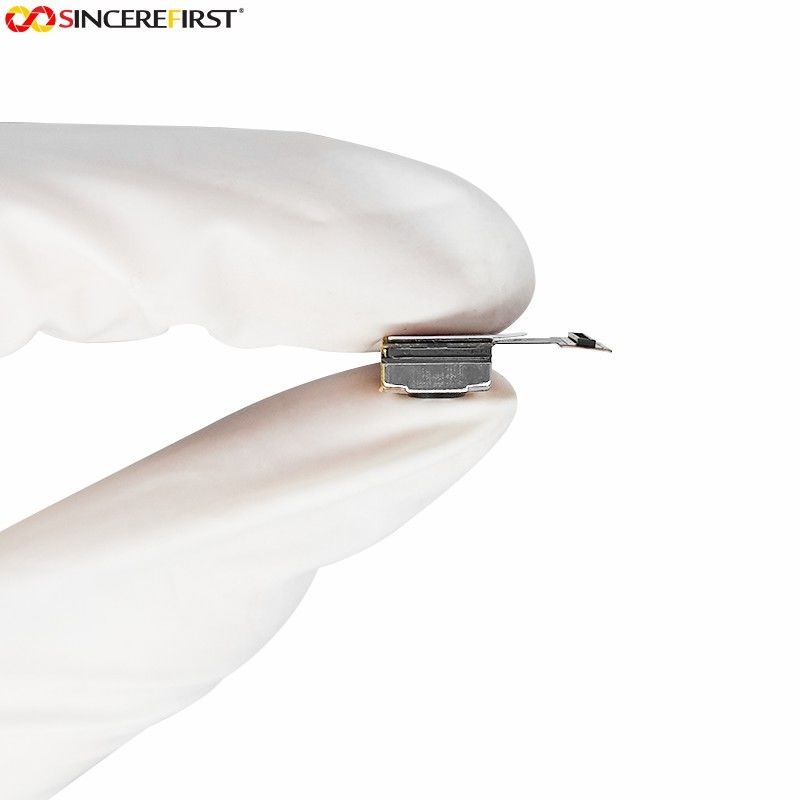

модуль камеры датчика S5K3L6 Mipi изображения 13mp Samsung CMOS для сканирования
Specificaitons
| Датчик изображения | 1/3.06'' S5K3L6XX03-FGX9 |
| Размер пиксела | 1.12μm (h) x 1.12μm (v) |
| Разрешение | 13 Megapixel 4224H x 3136V |
| Интерфейс | 30pin MIPI |
| FOV | 82° |
| Тип фокуса | Автоматический фокус |
| Объективное расстояние | 10cm к безграничности |
| Тип шторки | Шторка завальцовки |
| Фокусное расстояние | 3.65mm |
| AVDD | 2.8V |
Описание
S5K3L6 сильно интегрированный обломок камеры пиксела 13M который включает датчик изображения CMOS (СНГ), функциональность коррекции изображения и серийную передачу используя 4 майну MIPI. Оно изготовлен используя процесс датчика изображения SAMSUNG CMOS начатый для отображать применения осуществить высокую эффективность и маломощный photosensor. Датчик состоит из 4208 пикселов × 3120 эффективных (4224 пикселов × 3136 активных) который соответствует оптически формату 1/3-inch.
СНГ имеет массивы ADC бита на-обломока 10 для того чтобы перевести выход пиксела и сопоставленную на-обломоком двойную выборку в цифровую форму (CD
уменьшить фиксированный шум картины (FPN) drastically. Оно включает функции камеры на-обломока как данные binning.
формат данных.
S5K3L6 соответствующее для электропитания with2.8V/1.05 v модуля камеры низкой мощности.
Особенности
◆датчик 13Mp с 1/3" оптика
◆Размер пиксела блока: μm 1,12 x 1,12 um
◆Эффективное разрешение: 4208 пикселов × (h) 3120 (v)
◆Активное разрешение: 4224 пиксела × (h) 3136 (v)
◆Цветной поглотитель: Картина RGB Bayer
◆Тип шторки: Электронная свертывая шторка и глобальный возврат
◆Частота кадров Максимальн Нормальн: 30 fps @ полных
◆Частота кадров Максимальн Видео: 60 fps @ FHD, 120fps @ HD
◆Тариф данных: 1,25 Gbps/майна
◆Точность ADC: 10 битов
◆Интерфейсы: MIPI CSI-2 (1,25 Gbps в майну, 4 майны) Форматы выхода - (усеченное) RAW8, RAW10
◆Интерфейс контроля: I2C-compatible/2' поддержка адреса nd I2C невольничья для двойной камеры
◆3,5 Kbits памяти На-обломока OTP для потребителей
◆Сетноое-аналогов увеличение x16
◆Вертикальное сальто и горизонтальный режим зеркала
◆Средн-подводн-забор - 2/2
◆Плохая коррекция пиксела
◆Встроенное поколение телевизионной испытательной таблицы
◆Подача напряжения: 2,8 v для аналога, 1,8 v или 2,8 v для I/O, и 1,05 v для цифровой поставки ядра
◆Рабочая температура: – ℃ 30 к + ℃ 70
◆Структура освещения задней стороны (BSI)
Применения
Сканирование штрихкода
сканирование 3D
Виртуальная/увеличенная реальность
Позиционноцикловой отслеживать
Опознавание жеста
Компьютерное зрение
Биометрическая сканирование
