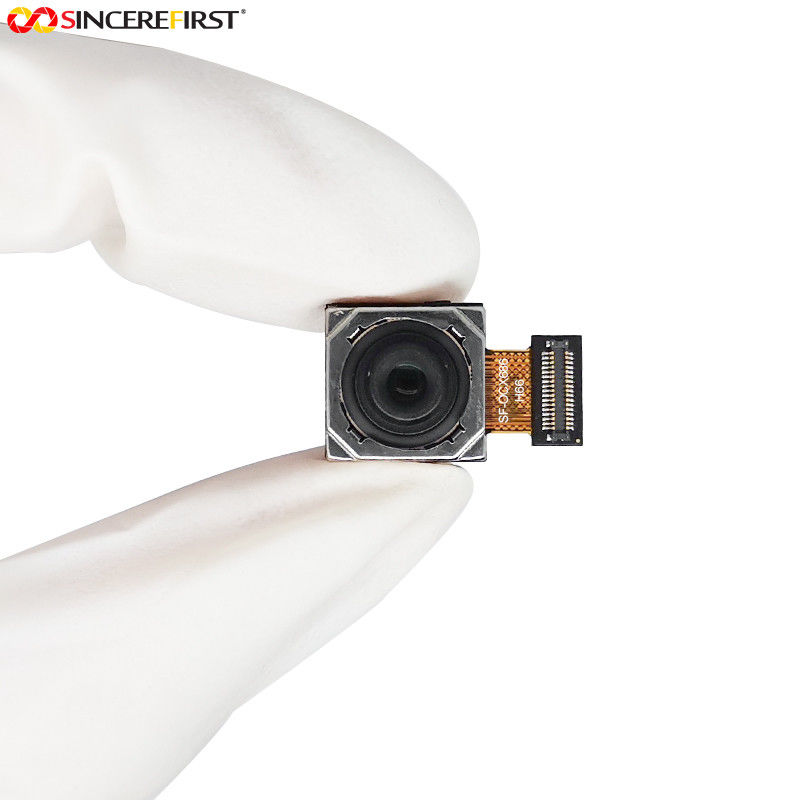

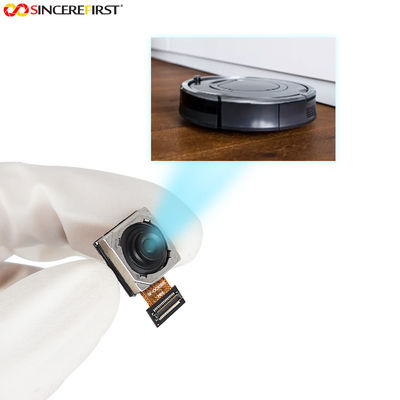

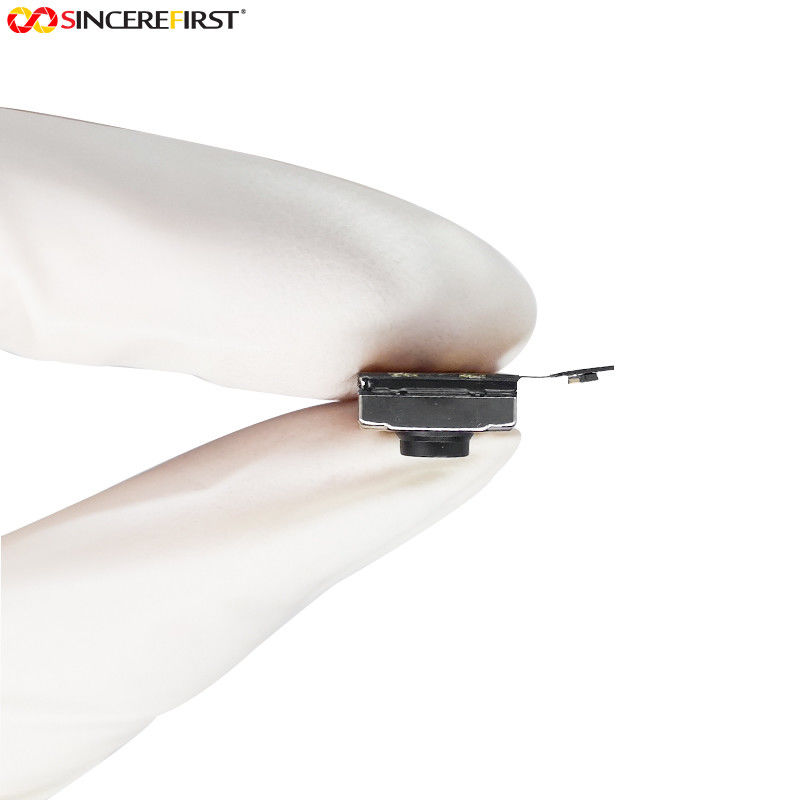

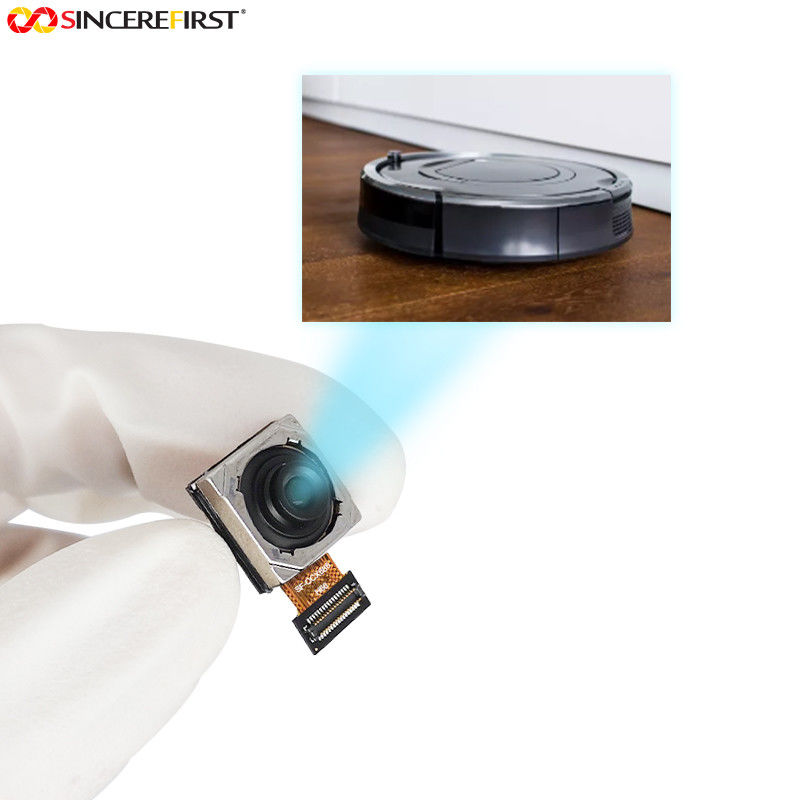

Объектив 6P пиксела 1/1.73 модуля 64 камеры Sony IMX686 FPC мега

Автоматический модуль камеры датчика изображения фокуса 64mp Sony IMX686 мобильный

Specificaitons

Описание

IMX686 раскосный 9,251 mm (тип 1/1,73) типом штабелированным датчиком пиксела CMOS 64 Мега-пикселов активным изображения с квадратным массивом пиксела. Оно принимает датчик Sony назад-освещенный и штабелированный CMOS изображения для того чтобы достигнуть высокоскоростного изображения захватывая цепями конвертера A/D параллели столбца и высокого изображения чувствительности и малошумных (сравнивая с обычным датчиком изображения CMOS) через загоренную заднюю сторону отображающ структура пиксела. Использован фильтр мозаики основного цвета пигмента r, g, и b. Он работает с 4 напряжениями тока электропитания: аналог 2,9 v и 1.8V, цифровое 1,1 v и 1,8 v для интерфейса вход-выхода и достигает потребления низкой мощности. К тому же, этот продукт конструирован для пользы в ПК мобильного телефона и планшета. При использовании этого для другого применения, Sony Полупроводник Решения Корпорация не гарантирует качество и надежность продукта. Поэтому, не используйте это для применений за исключением ПК мобильного телефона и планшета. Советуйте с вашим представителем по сбыту Sony Полупроводника Решений Корпорации если вы имеете любые вопросы.

Особенности

◆Назад-освещенный и штабелированный датчик изображения CMOS

◆Расположение цветного поглотителя кодирвоания Bayer квадрацикла (QBC)

◆Фокус обнаружения участка автоматический (PDAF)

◆Высокий пиксел Binning 30fps@QBC-HDR 30fps@V2H2 QBC-HDR 120fps@2x2 разрешения 30fps@Full частоты кадров (Re-мозаики QBC) смежный (16: 9) пиксел Binning V2H2 240fps@2x2 смежный (16: 9)

◆Высокий сигнал зашуметь коэффициент (SNR)

◆Двойная деятельность синхронизации датчика

◆Встроенная 2D динамическая коррекция пиксела дефекта (DPC)

◆Коррекция затенять объектива (LSC)

◆Встроенный датчик температуры

◆Формат выхода видео- СЫРЦОВЫЕ 10, СЫРЦОВЫЕ 8, RAW14 (QBC HDR без местный составлять карту тона)

◆Функция Re-мозаики QBC

◆Супер режим ночи

◆Функция QBC HDR

◆2 PLLs для поколения независимых часов для управления пиксела и интерфейса вывода данных

◆Серийный вывод данных CSI-2
MIPI D-PHY 2lane/4lane, Max.2.5Gbps/laneD-PHYspec.ver.
MIPI C-PHY1/2/3trio.Max4.5Gsps/TrioC-PHYspec.ver.1.2 уступчивое
◆двухпрободное серийное сообщение (поддержки I2C " быстрая положительная величина Быстро-режима "" режима " и I3C)
◆бит 5K ROM OTP для потребителей

Структура прибора

◆Датчик изображения CMOS

◆Размер изображения: Диагональ 9,251 mm (тип 1/1,73)

◆Количество эффективных пикселов: 9344 × (h) 7024 (v) пикселы приблизительно 65,6 m

◆Количество активных пикселов: 9248 × (h) 6944 (v) пикселы приблизительно 64,2 m

◆Размер обломока: 8,638 mm (h) × 6,460 mm (v)

◆Размер клетки блока: 0,80 μm × 0,80 μm (h) (v)

◆Материал субстрата: Кремний

Применения

промышленный, медицинский, компьютерное зрение, для управления доступом, для микроскопов, для умного движения, образование, для научных исследований и разработки, для розницы, для метрологии, для врезанных приборов, для автомобильной промышленности, земледелие, для UAVs, для электроники, для робототехники, для транспортного контроля
