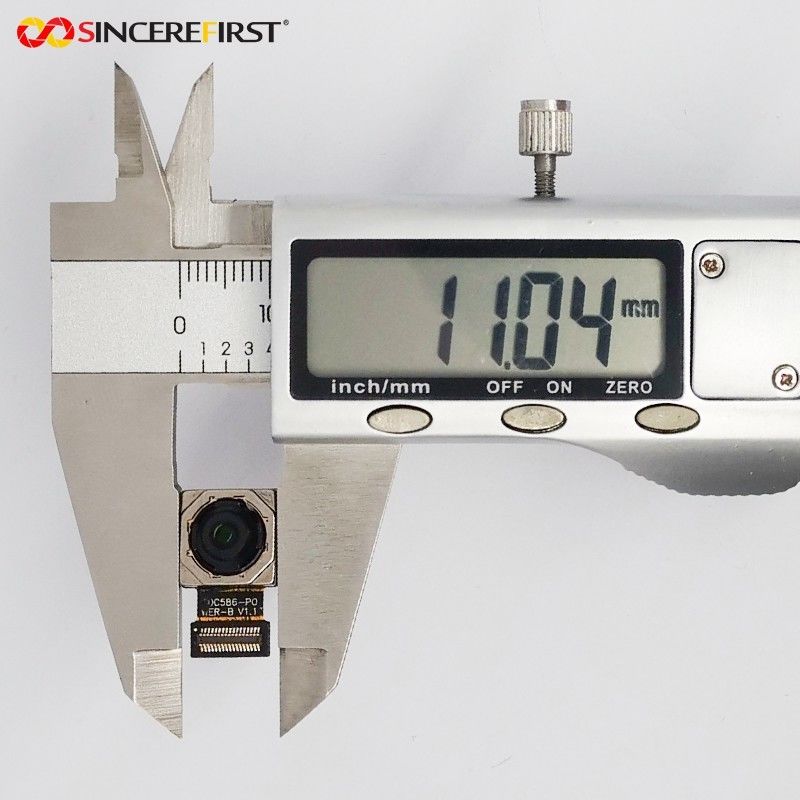

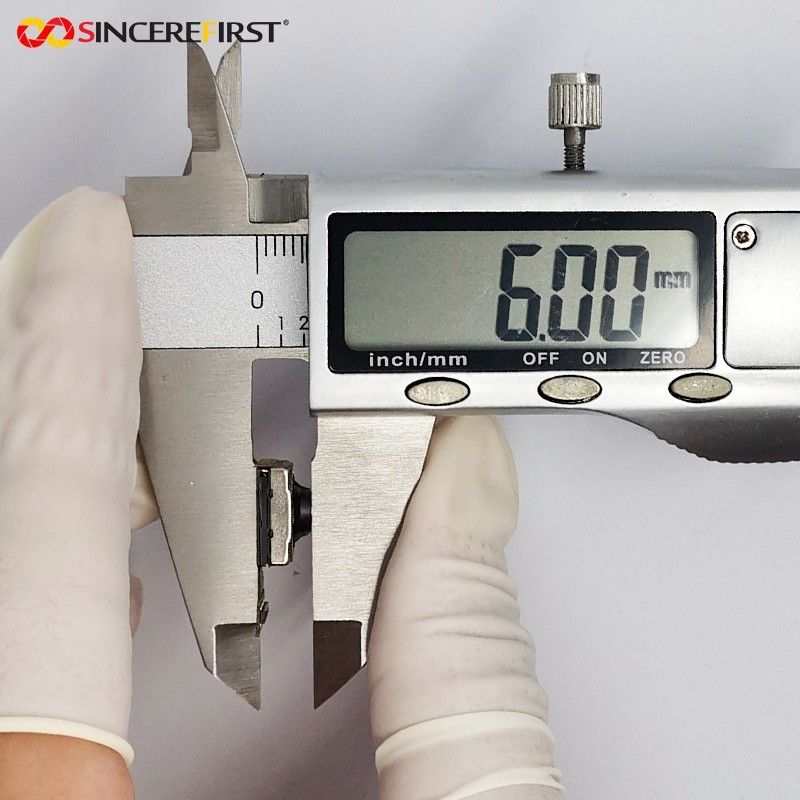

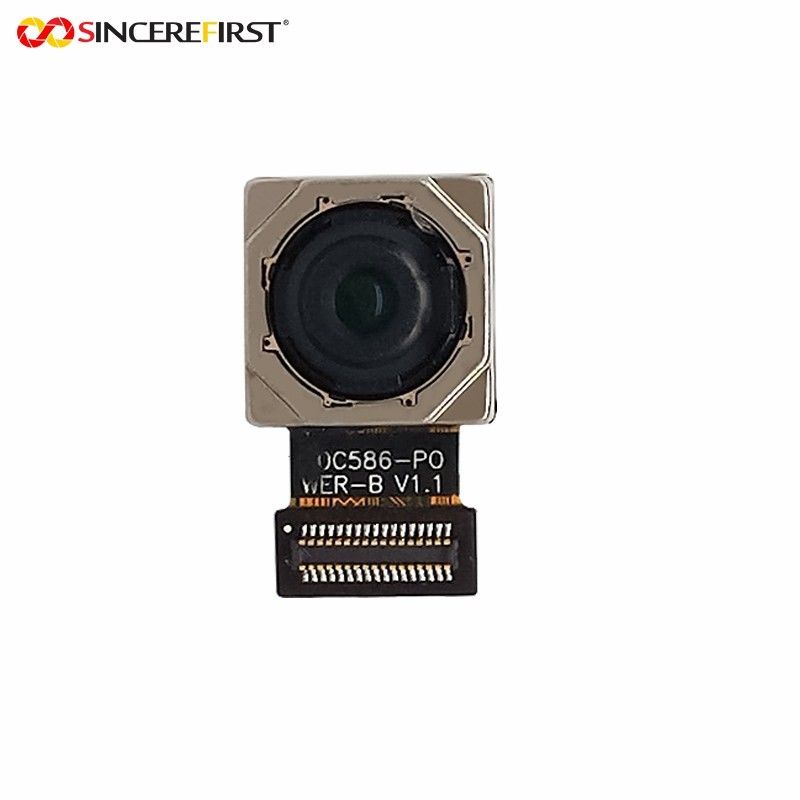

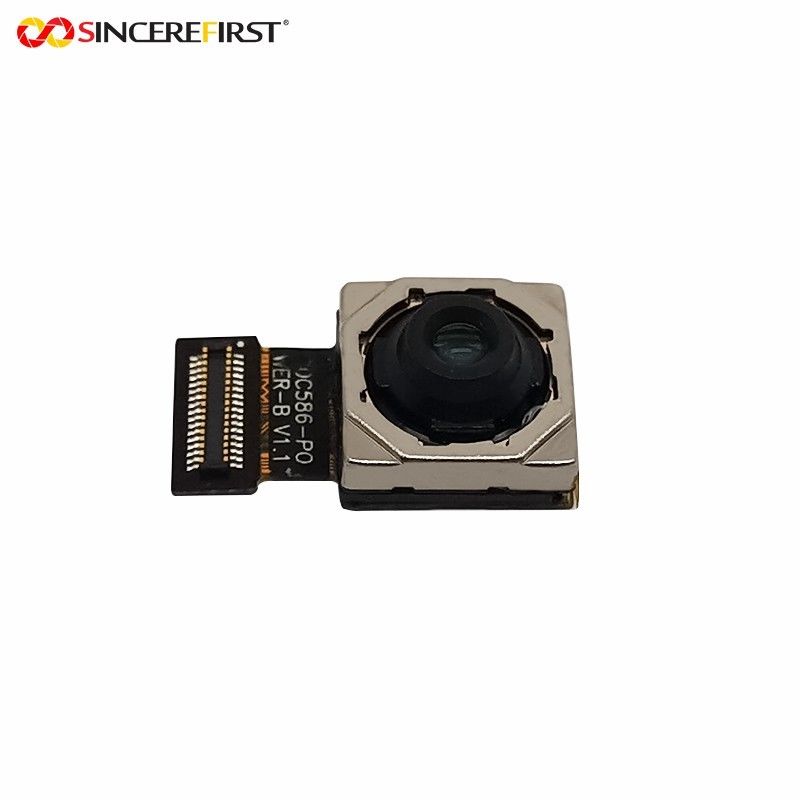

Оптический модуль камеры Sony IMX586 VCM CMOS для дронов и FPV
Спецификации
| Датчик | IMX586 |
| Мегапиксели | 48 МП |
| Размер пикселя | 00,8μm ((H) x 0,8μm ((V) |
| Интерфейс | MIPI |
| Применение | Дрон, FPV |
| Тип датчика | CMOS |
| Напряжение питания | Аналоговый ((2.8В, 1.8В), цифровой ((1.1В), интерфейс ((1.8В) |
| Скорость кадров | от 30 до 480 кадров в секунду |
| ПОВ ((D) | 78° |
| Пиноут | 30pin |
Описание
IMX586 представляет собой диагональный 8.000 мм (тип 1/2.0) 48-мегапиксельный CMOS активный пиксельный тип наложенный датчик изображения с массивом квадратных пикселей. It adopts Sony's back-illuminated and stacked CMOS image sensor to achieve high speed image capturing by column parallel A/D converter circuits and high sensitivity and low noise image (comparing with conventional CMOS image sensor) through the backside illuminated imaging pixel structureПри этом используется первичный цветный мозаичный фильтр с R, G и B пигментами. Он работает с пятью напряжениями питания: аналоговым 2,9 V и 1,8 V, цифровым 1,1 V, P L L-PHY 1,1 V и 1.8 В для интерфейса вход/выход и достигает низкого потребления энергии.
Особенности
◆Сансор изображения CMOS с обратным освещением и накладыванием
◆Устройство цветовых фильтров Quad Bayer Coding
◆ Автофокусировка с фазовым обнаружением (PDAF)
◆Высокая частота кадров 30fps@полное разрешение (QBC Re-mosaic) / 30fps@QBC-HDR / 120fps@2x2 Соседний пиксельный бининг (16:9) / 240fps@2x2 Соседний пиксельный бининг V2H2 ((16:9)
◆Высокое соотношение сигнала к шуму (SNR)
◆Двойная синхронизация датчиков
◆Встроенная 2D-динамическая коррекция пикселей
◆Коррекция затенения объектива (LSC)
◆Встроенный датчик температуры
◆Выходной формат видео RAW10/8, COMP8
◆QBC Функция ремозаики
◆ QBC HDR функция
◆Два PLL для независимого генерации часов для управления пикселями и интерфейса вывода данных
◆CSI-2 серийный выход данных MIPI D-PHY 2lane/4lane, Max. 2.5Gbps/lane, D-PHY версия 1.2 соответствующая MIPI C-PHY 1/2/3trio, Max 2.5Gsps/Trio, C-PHY версия 1.0 соответствующая
◆ 2-проводная серийная связь (поддерживает I2C "быстрый режим" и "быстрый режим плюс")
◆28K бит OTP ROM для пользователей
Структура устройства
◆Сенсор изображения CMOS
◆Размер изображения: диагональ 8.000 мм (тип 1/2.0)
◆Общее количество пикселей: 8032 (H) × 6248 (V) приблизительно 50,18 M пикселей
◆Количество эффективных пикселей: 8032 (H) × 6088 (V) приблизительно 48,89 M пикселей
◆Количество активных пикселей: 8000 (H) × 6000 (V) приблизительно 48,00 M пикселей
Размер чипа: 7,504 мм (H) × 5,659 мм (V)
◆Размер единичной клетки: 0,80 мкм (H) × 0,80 мкм (V)
◆ Материал субстрата: Кремний
Заявки
Роботы, дроны
Камеры действия
Приложения для 3D-сканирования
Камера для полевых животных
Запись замедленного движения
Машинное зрение и т.д.
