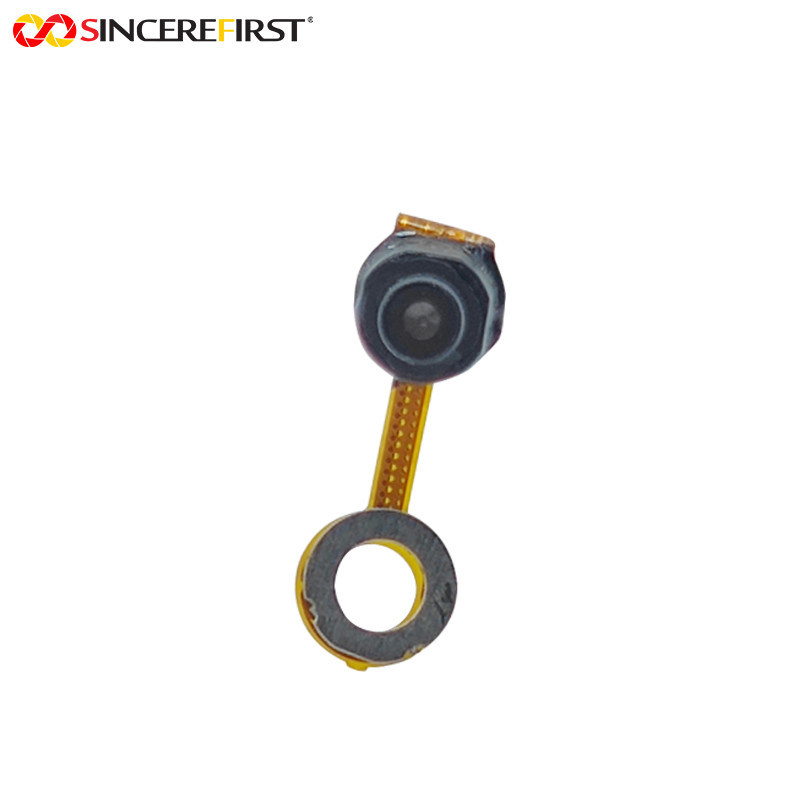

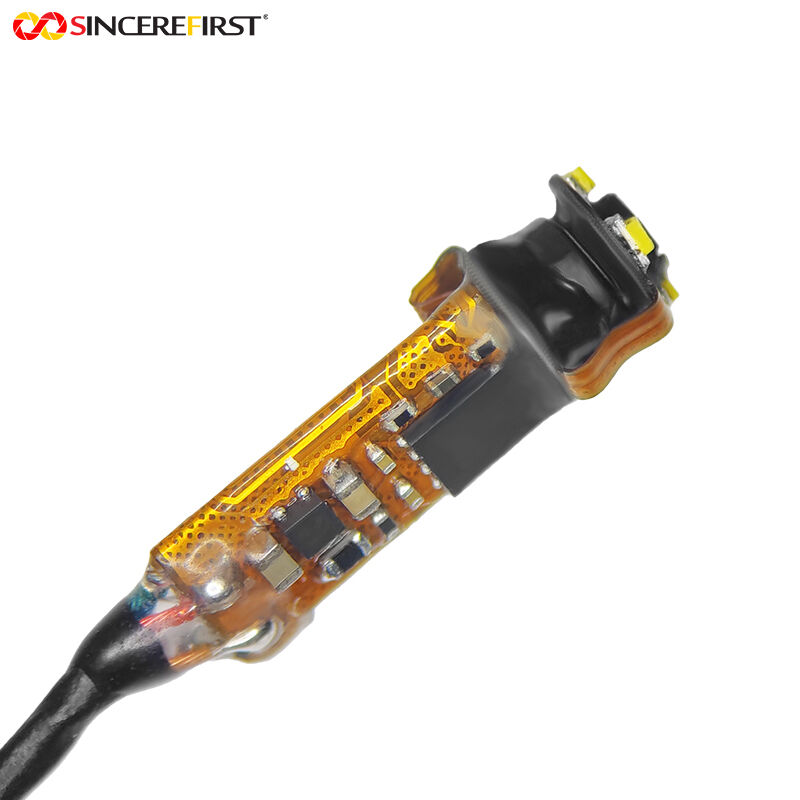

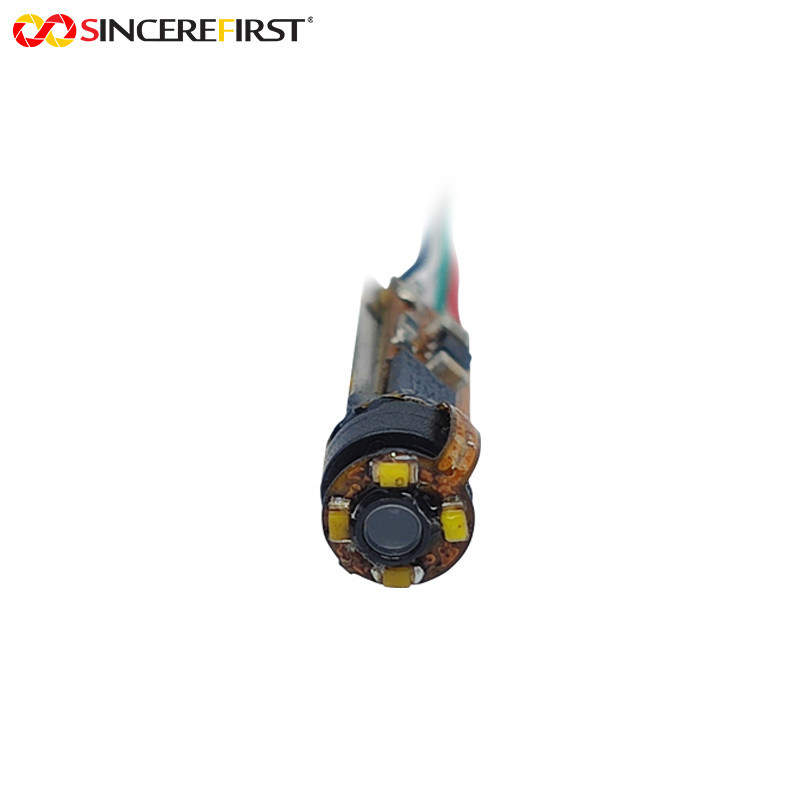

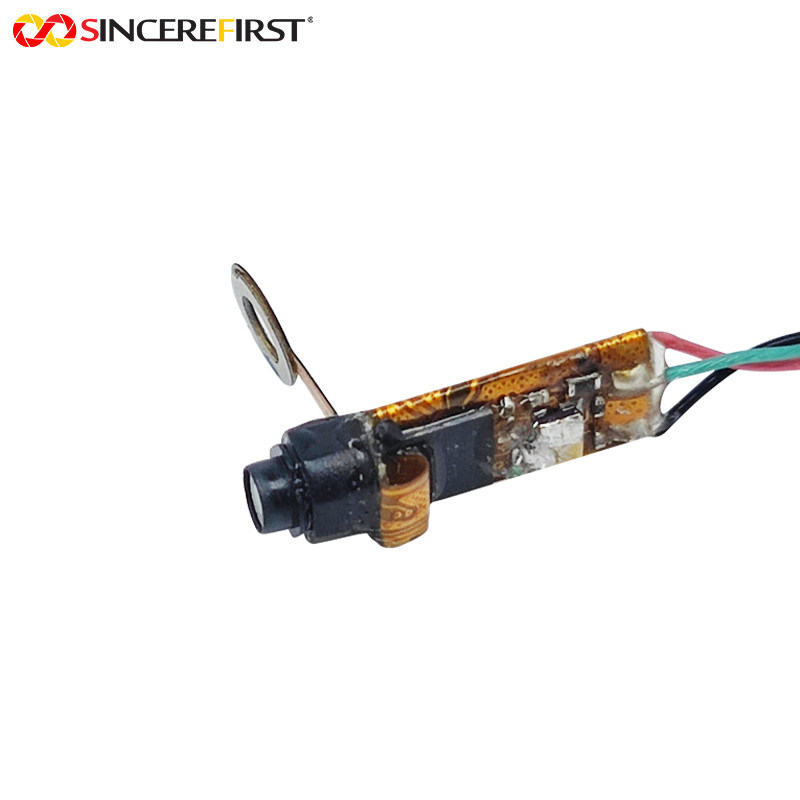

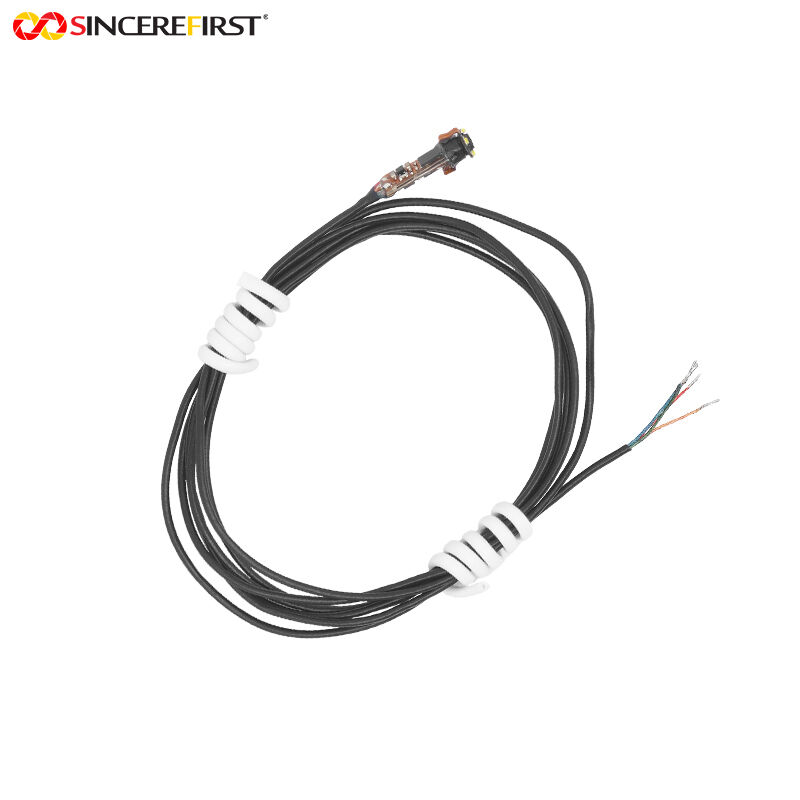

4.0 мм Диаметр VGA CMOS сенсор CVBS (AV/TV) Аналоговый выход Модуль камеры эндоскопа
Описание продукта:
Это 4.0mm Diameter VGA CMOS Sensor CVBS (AV/TV) Analog Output Endoscope Camera Module is an industrial-grade analog imaging component specially designed for close-range visualization detection in narrow spacesДиаметр зонды точно контролируется на 4,0 мм, сверхмикро конструкция, которая пробивает пространственные ограничения обычного оборудования обнаружения,позволяет легко проникать в крошечные пространства, такие как сверхтонкие каналы и узкие пробелы, которые обычные устройства не могут достичь, эффективно расширяя диапазон обнаружения и применимые сценарии. оптическая система оптимизирована для эндоскопических операций ближнего радиуса действия, с фокусным расстоянием 1,08 мм, диафрагмой F2,8,и 65° поля зрения, в сочетании с диапазоном фокусировки 30×80 мм, эта целенаправленная оптимизация обеспечивает повышенную четкость в изображениях ближнего расстояния,идеально соответствует типичному рабочему расстоянию эндоскопического обнаружения и отвечает потребностям высокочастотных сценариев инспекцииПри строго контролируемом искажении телевизора в пределах -1,5% модуль достигает истинного и точного восстановления геометрической формы изображения,значительное повышение доверия к результатам наблюдений и точности суждений, что имеет решающее значение для точных задач обнаружения.может напрямую управлять устройствами отображения для наблюдения в режиме реального времени без необходимости дополнительных цифровых процессорных блоков, упрощая структуру системы, снижая затраты на развертывание и снижая риск отказа оборудования.где VOUT используется для вывода видеосигнала, а LED+ и VCC-прицепы поддерживают опционную установку 4 0402 светодиодов белого цвета, которые могут эффективно улучшить качество изображения в узких местах с низким освещением.Регистр направления изображения принимает фабричную настройку по умолчанию, что позволяет войти в стандартный рабочий режим сразу после включения без дополнительных настроек.Этот модуль становится надежным решением для промышленного обнаружения, техническое обслуживание автомобилей, точная электроника и экспериментальные исследования.
Особенности:

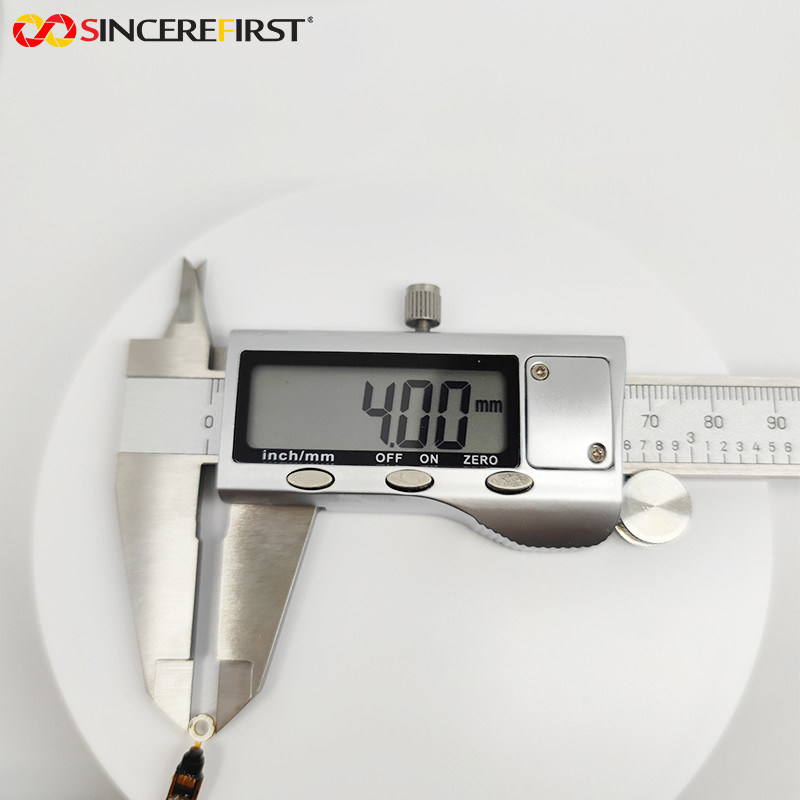

1.40,0 мм микродиаметр:Диаметр 4,0 мм позволяет проникать в крошечные пространства, недоступные для обычного оборудования, эффективно расширяя диапазон обнаружения и применимые сценарии.
2.CVBS Аналоговый прямой выход:Он выводит стандартные аналоговые видеосигналы, которые могут быть напрямую подключены к устройствам отображения, упрощая структуру системы и снижая затраты на развертывание и риски сбоев.
3.30×80мм Близкий фокус:Диапазон фокусировки оптимизирован для эндоскопических рабочих расстояний, повышая четкость изображений ближнего радиуса действия для удовлетворения потребностей высокочастотных сценариев обнаружения.
4- Истинное изображение с низким искажением:При искажении < -1,5% точно восстанавливается геометрическая форма изображения, что повышает достоверность результатов наблюдений и точность суждений.
Технические параметры:
| Наименование продукта |
Модуль камеры VGA USB |
| Датчик |
VGA |
| Диапазон фокусировки |
30 ~ 80 мм |
| Фокальная длина |
10,08 мм |
| F Число |
2.8 |
| ПОВ ((D) |
65° |
| Выпуск |
|
| Телевизионное искажение |
< 1,5% |
| Основная толерантность |
±0,1 мм |
| Наименование марки |
СИНЕРЕФЕРСТ |
Применение:
1Промышленная тонкая эндоскопия труб:Он может быть использован для визуального обнаружения состояния внутренней стенки, дефектов и засорений трубопроводов малого калибра (выше 4 мм); его диаметр 4,0 мм и низкое искажение обеспечивают четкое и точное обнаружение.
2.Услуги по техническому обслуживанию скрытых деталей автомобилей:Он может проникать глубоко в пробелы двигателя, кондиционеры и пробелы проводов; его микроразмеры позволяют неразборку, неразрушающее местоположение неисправности.
3.Прецизионное электронное внутреннее наблюдение:Он используется для ближнего осмотра сварных соединений, кабелей и компонентов внутри интеллектуальных устройств; его оптимизация ближнего фокуса помогает в быстром устранении неполадок.
4. Медицинский/экспериментальный микрозонд:Он может быть адаптирован к небольшим полостям и экспериментальным устройствам; его аналоговый выход облегчает отображение в режиме реального времени и запись изображений результатов обнаружения.
Процесс настройки:
1Вы можете предоставить чертежи или образцы, а также запросить документацию, разработаннуюнаш инженерный персонал.
2Сообщение или совещание
3Мы будем общаться с вами подробно, чтобы определить продукт, который вам нужен, и постараемся выбрать наиболее подходящий продукт для вас.
в соответствии с вашими потребностями.
4. Развитие выборки
5. Определить подробности В любое время сообщать, чтобы обеспечить плавный прогресс.
6. Испытание образцов
7Тест и возраст на вашем приложении, обратная связь результатов теста, нет необходимости в модификации, серийное производство.
