Модуль камеры с широкоугольным датчиком 5MP Micro MIPI BF2553

Широкоугольный 5MP микромодуль камеры MIPI BF2553

Описание продукта:

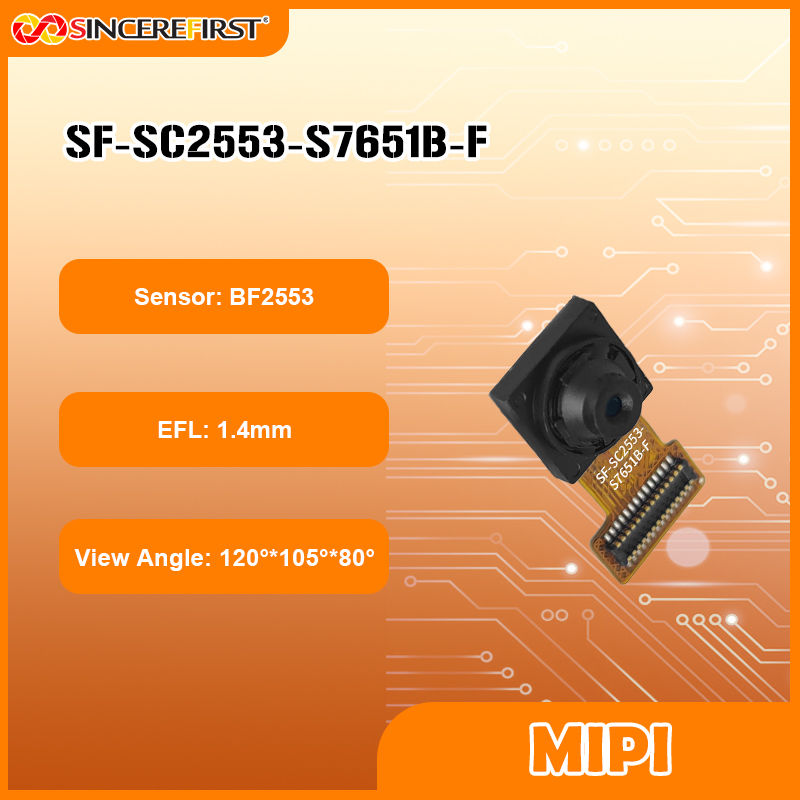

Это широкоугольный 5-мегапиксельный микромодуль камеры MIPI BF2553, обеспечивающий захват неподвижных изображений с разрешением 5 мегапикселей (2592 x 1944) и вывод видео Full HD 1920x1080. Он включает в себя 1/5-дюймовый CMOS-сенсор оптического формата, построенный с использованием пиксельного процесса 1,12 мкм, что повышает чувствительность к свету отдельных пикселей для получения детализированных изображений в различных условиях освещения. Основные оптические характеристики включают объектив с фиксированным фокусным расстоянием 1,4 мм с широкой диафрагмой F2.2 и сверхшироким полем обзора по диагонали 120 градусов (105° HFOV / 80° VFOV). Специализированная оптическая структура 3P+IR сводит к минимуму геометрические искажения до -1,5%, сохраняя четкость изображения от края до края.

Аппаратные инновации сосредоточены на компактной интеграции: упаковка COB (Chip-on-Board) обеспечивает чрезвычайно малый максимальный диаметр круга изображения всего 3,90 мм. Передача данных осуществляется через высокоскоростной интерфейс MIPI. Эта комбинация небольшого размера сенсора 1/5 дюйма и передовой упаковки делает модуль исключительно компактным. Он разработан для приложений, требующих широкого угла обзора, минимальных искажений и миниатюрного профиля, таких как системы безопасности умного дома, навигация роботов-пылесосов, предотвращение столкновений с дронами, мониторинг слепых зон в автомобилях и панорамные системы контроля доступа. Конструкция отдает приоритет надежной работе в условиях ограниченного пространства.

Особенности:

1. Изображение высокого разрешения: Разрешение 5MP поддерживает вывод изображений HD и вывод видео 1080P.
2. Сверхширокое поле обзора: Диагональное поле обзора 120° (105° по горизонтали / 80° по вертикали) обеспечивает панорамное покрытие.

3. Оптимизация при слабом освещении: Процесс с большими пикселями 1,12 мкм улучшает качество изображения в условиях низкой освещенности.

4. Контроль оптических искажений: Структура линз 3P+IR сохраняет геометрические искажения в пределах -1,5%.

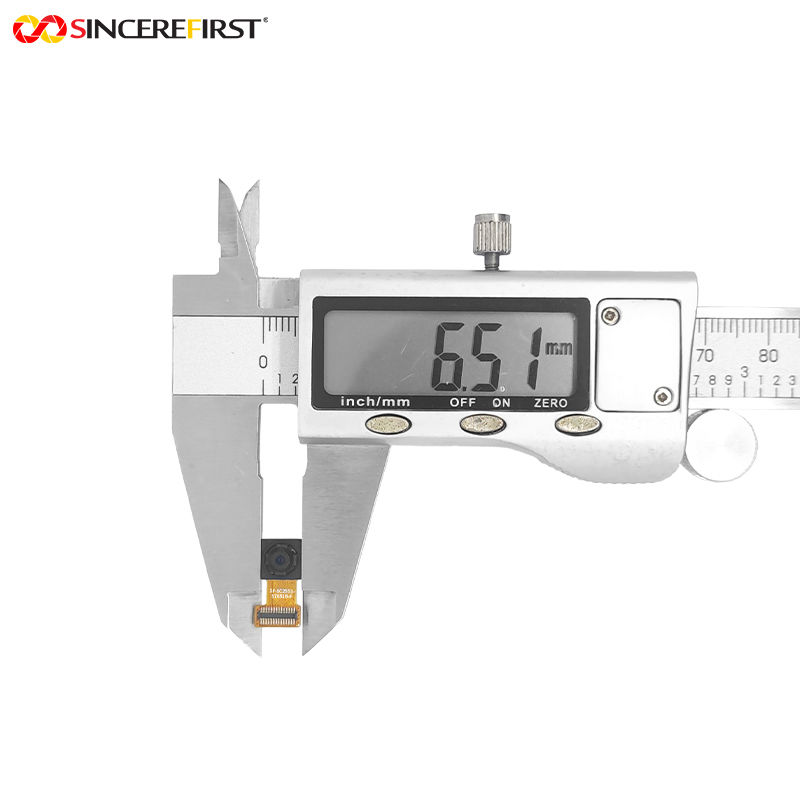

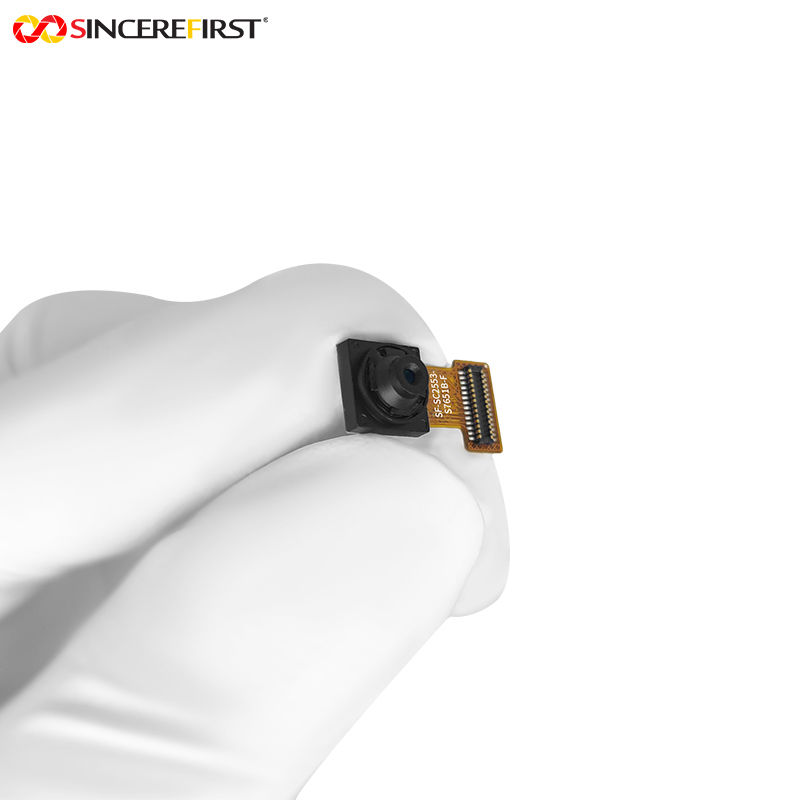

5. Миниатюрный дизайн: Упаковка COB уменьшает диаметр круга изображения до всего 3,90 мм, что подходит для компактных пространств.

6. Высокоскоростная передача данных: Интерфейс MIPI обеспечивает плавную передачу данных.

7. Адаптация к нескольким сценариям: Оптимизирован для приложений, чувствительных к пространству, таких как умный дом, автомобильные системы, дроны и многое другое.

Технические параметры:

Применения:

Промышленные роботизированные манипуляторы: Геометрические искажения менее 1,5% обеспечивают точное визуальное позиционирование для сборки.

AR-очки: Сверхмалый круг изображения совместим с легкими дисплеями, монтируемыми на голову, а низкие искажения обеспечивают точную интеграцию виртуальных и реальных элементов.

Система DMS в автомобиле: Горизонтальное поле обзора 105° одновременно контролирует поведение водителя и переднего пассажира.

Контроль производственной линии: Упаковка COB устойчива к вибрациям, что делает ее подходящей для установки на конце роботизированных манипуляторов.

Индивидуальный процесс:

1. Вы можете предоставить чертежи или образцы, а также запросить документацию, разработанную нашим инженерным персоналом.
2. Общение или встреча
3. Мы подробно обсудим с вами, какой продукт вам нужен, и постараемся подобрать наиболее подходящий продукт для вас
в соответствии с вашими потребностями.
4. Разработка образца
5. Определите детали разрабатываемого образца и сроки поставки. Общайтесь в любое время, чтобы обеспечить бесперебойный процесс.
6. Тестирование образца
7. Протестируйте и состарьте в вашем приложении, сообщите результаты тестирования, не нужно вносить изменения, массовое производство.
