1MP OV9782 Датчик изображения IoT Global Shutter Camera Module

1MP OV9782 Модуль камеры с датчиком изображения IoT с глобальным затвором

Описание продукта:

Это модуль камеры IoT с датчиком изображения 1MP OV9782, использующий CMOS-сенсор OV9782 от OmniVision. Благодаря глубоко интегрированной архитектуре технологии OmniPixel®3‑GS и большим пикселям 3μm×3μm в качестве основы, он достигает точного баланса между квантовой эффективностью и пространственным разрешением в области CMOS с глобальным затвором: большой размер пикселя 3μm значительно увеличивает световой поток на пиксель; в сочетании с оптимизированной квантовой эффективностью технологии OmniPixel®3‑GS, он может уменьшить шум изображения и поддерживать чистое качество изображения даже в условиях низкой освещенности, таких как тусклые помещения или внешняя подсветка, удовлетворяя потребности высокоточного распознавания и обработки изображений. Между тем, эта технология работает в синергии с функцией глобального затвора, и в сочетании с высокой частотой кадров 1280x800P@120FPS, она может точно захватывать детали быстро движущихся объектов и избегать размытия движения.​

Модуль имеет 1MP эффективных пикселей и поддерживает 8/10-битный формат вывода RAW, обеспечивая получение исходных данных изображения для собственной обработки данных бэкэнд-ИИ. Размер сенсора составляет 1/4 дюйма, а его оптическая конфигурация включает большую апертуру F2.2 и конструкцию с фокусным расстоянием 1,66 мм. Широкий диапазон фокусировки от 30 см до бесконечности адаптируется к сценариям съемки на разных расстояниях, в то время как сверхширокое поле обзора (FOV) 120° в сочетании с низким уровнем искажений TV < -10% обеспечивает широкий охват области, сохраняя при этом четкое качество изображения.​

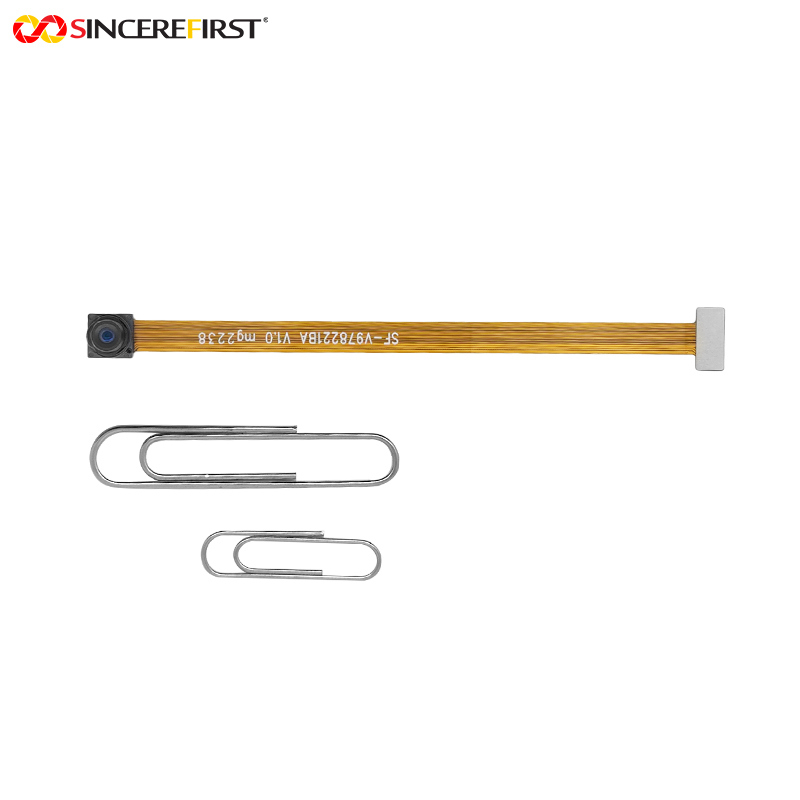

Продукт имеет фиксированное фокусное расстояние с ручной фокусировкой и компактный полосообразный дизайн размером всего 7 мм×7 мм×5,12 мм, который можно гибко встраивать в узкие монтажные пространства. Он также совместим как с двухканальным последовательным выходным интерфейсом MIPI, так и с параллельным выходным интерфейсом DVP. Произведенный с использованием процесса SMT и технологии AA (Active Alignment), он обеспечивает точность и стабильность массового производства. Кроме того, он прошел многочисленные международные испытания и сертификации, включая CE, FCC, RoHS и REACH, полностью соответствующие глобальным стандартам доступа к рынку.

Особенности:

1. Возможность получения изображений при слабом освещении: Большие пиксели 3μm×3μm в сочетании с технологией OmniPixel®3‑GS значительно повышают эффективность светового потока и квантовую эффективность в условиях низкой освещенности, уменьшая помехи от шума и обеспечивая чистоту изображения и восстановление деталей.​
2. Качество динамического изображения HD: Высокая частота кадров 120FPS работает в синергии с функцией глобального затвора, чтобы полностью устранить размытие движения в быстро движущихся сценариях. В то же время 8/10-битный формат вывода RAW сохраняет больше деталей изображения, адаптируясь к потребностям высокоточной обработки изображений.​
3. Отличные оптические характеристики: Сверхширокое поле обзора 120° расширяет диапазон охвата изображения; низкий уровень искажений TV < -10% позволяет избежать искажений растяжения по краям изображения. В сочетании с широким диапазоном фокусировки от 30 см до бесконечности, он обеспечивает плавную адаптацию к ближним, средним и дальним сценариям.​
4. Сильная адаптивность интеграции: Компактный размер 7 мм×7 мм×5,12 мм и полосообразный дизайн адаптируются к узким монтажным пространствам; конструкция с двумя интерфейсами совместима с различными аппаратными платформами, что позволяет быстро интегрироваться без дополнительных модификаций.​
5. Надежность промышленного уровня: Процесс SMT и технология AA обеспечивают оптическую точность и стабильность массового производства модуля. Многочисленные международные сертификаты охватывают основные мировые рынки, снижая риски соответствия для конечных продуктов.​
6. Точность данных в домене RAW: Нативный 10-битный вывод RAW обходит процессы интерполяции цвета и шумоподавления последующей обработки ISP, напрямую выводя исходные данные в шаблоне Байера. Он предоставляет несжатую информацию на уровне сенсора для алгоритмов глубокого обучения бэкэнда, что делает его особенно подходящим для сценариев, требующих точного восстановления цвета, таких как медицинская диагностика и мультиспектральный анализ.

Технические параметры:

Применения:

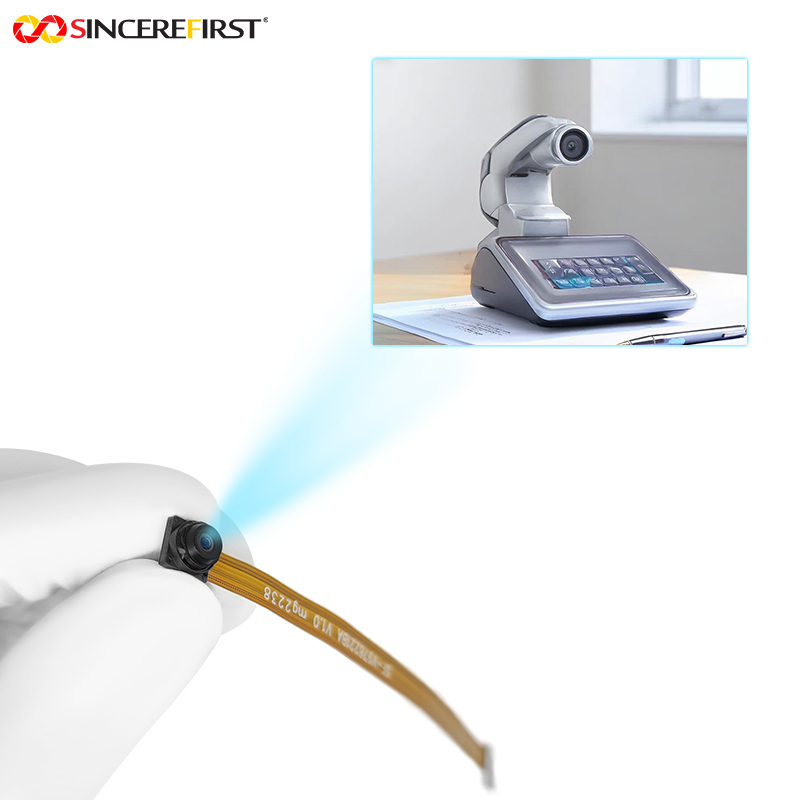

• Умный дом: Преимущество больших пикселей позволяет камере четко распознавать статус активности членов семьи в ночное время или в условиях низкой освещенности; широкое поле обзора может охватывать большую внутреннюю площадь, и одно устройство может контролировать всю комнату; компактный дизайн облегчает скрытую интеграцию в домашние продукты, сохраняя эстетику без ущерба для производительности.​
• VR/AR: Высокая частота кадров 120FPS в сочетании с глобальным затвором может точно захватывать быстрые движения рук и повороты головы, обеспечивая плавные визуальные данные без размытия; отличные характеристики реакции на ближний инфракрасный диапазон поддерживают сотрудничество с инфракрасными маркерами для достижения высокоточного пространственного позиционирования и отслеживания движения, повышая реалистичность захватывающих впечатлений.​
• AOI-инспекция: При скорости перемещения платы 2 м/с на производственных линиях SMT глобальный затвор замораживает изображения паяных соединений и компонентов; разрешение пикселей 3μm соответствует требованиям инспекции для компонентов 01005; NIR-освещение подавляет помехи от отражения от площадок; 10-битные данные RAW поддерживают модели глубокого обучения в выявлении скрытых дефектов, таких как микротрещины и холодные паяные соединения.​

Индивидуальный процесс:

1. Вы можете предоставить чертежи или образцы, а также запросить документацию, разработанную нашим инженерным персоналом.
2. Общение или встреча
3. Мы подробно обсудим с вами, какой продукт вам нужен, и постараемся подобрать наиболее подходящий продукт для вас
в соответствии с вашими потребностями.
4. Разработка образца
5. Определите детали разрабатываемого образца и сроки поставки. Общайтесь в любое время, чтобы обеспечить бесперебойный процесс.
6. Тестирование образца
7. Протестируйте и состарьте в вашем приложении, сообщите результаты тестирования, не нужно модифицировать, массовое производство.

О нас:

Бренды и клиенты, с которыми мы сотрудничаем:

Почему выбирают нас:

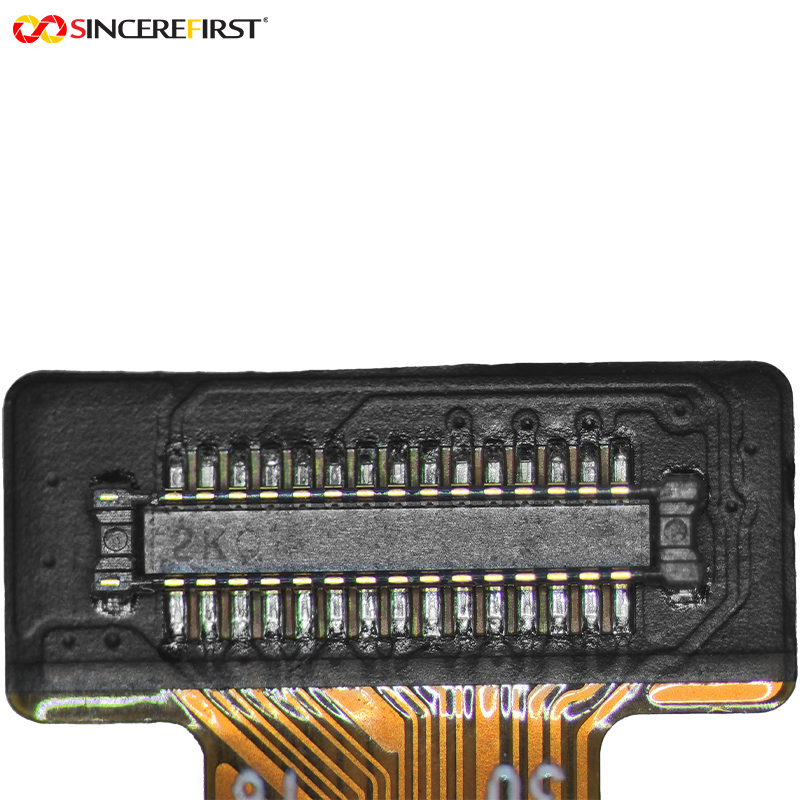

Детальные изображения:
