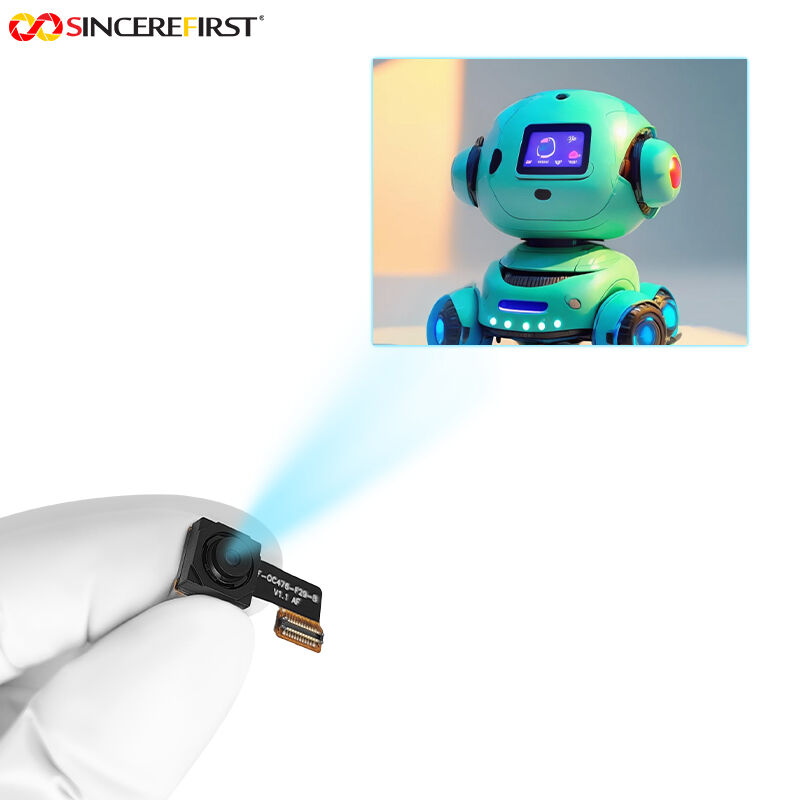

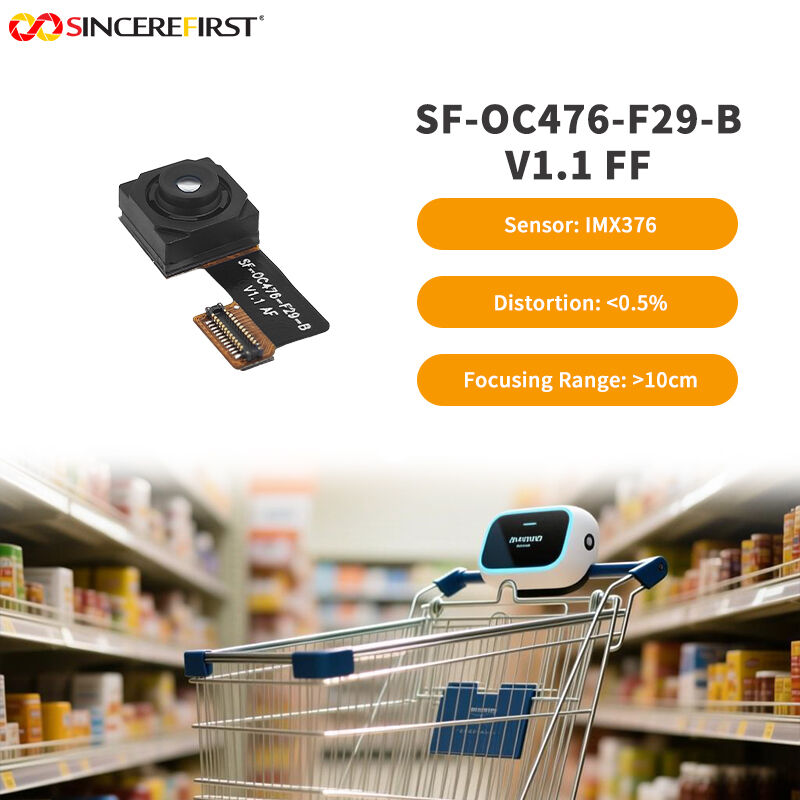

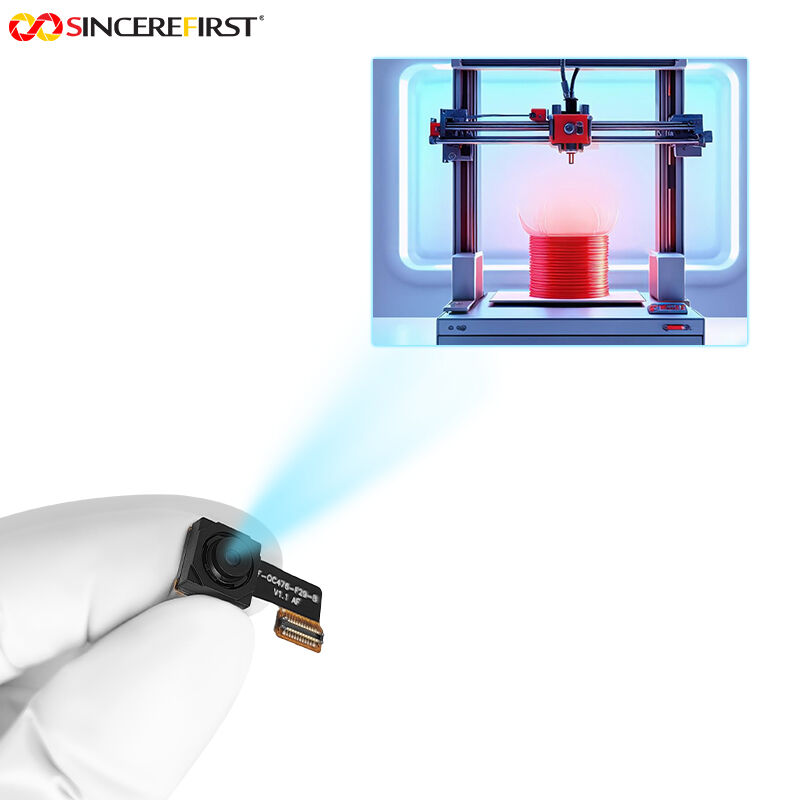

Этот модуль камеры HD с авто фокусировкой IMX376 CMOS и интерфейсом MIPI представляет собой высокоточный модуль камеры MIPI с авто фокусировкой, идеально подходящий для высококачественного видения, промышленного обнаружения, интеллектуального формирования изображений и измерительного оборудования. Он использует датчик IMX376 размером 1/2,7 дюйма (прямо заменяемый на IMX476), что снижает затраты на модификацию оборудования и повышает гибкость итераций продукта. Оснащенный авто фокусировкой VCM, управляемой чипом DW9763 AF, он обеспечивает четкое изображение на расстоянии более 10 см без ручной регулировки. Его оптическая система имеет фокусное расстояние 3,81 мм, диафрагму F/2,2 и поле зрения 78°, с искажениями, контролируемыми в пределах 0,5%, и разрешением до 5184 × 3880 (около 20 миллионов пикселей), что эффективно улучшает восстановление деталей изображения. Он передает сигналы через 4 канала MIPI, достигая высокой скорости передачи и сильной защиты от помех. Структурно он использует усиление FPC + стальной лист и заземление проводящей пеной для подавления электромагнитных помех и повышения механической стабильности. Адрес связи IIC фиксирован на 0x34 (запись) и 0x35 (чтение) для обеспечения надежной передачи управляющих команд, объединяя высокое разрешение, низкие искажения, авто фокусировку и совместимость датчиков.
1. Автофокус VCM:Интегрирует микромотор фокусировки и драйверный чип, автоматически поддерживая четкое изображение на разных расстояниях.
2. Сверхвысокое разрешение 20 Мп:Выдает разрешение 5184 × 3880, захватывает мельчайшие детали для высокоточного сбора данных.
3. Сверхнизкие искажения (<0,5%):Минимизирует геометрические искажения, повышая точность измерения размеров и определения формы.4. Совместимость с IMX376/IMX476:
Два датчика напрямую заменяемы, что снижает затраты и повышает гибкость итераций.Технические параметры:
| Модуль камеры MIPI |
Гарантия |
|
IMX376 |
Диапазон фокусировки |
|
>10 см |
Тип объектива |
|
1/2,7" |
Угол обзора |
|
78° |
ТВ-искажения |
|
<0,5% |
Ключевые слова |
|
Модуль камеры MIPI |
Гарантия |
|
10 лет |
Распределение контактов |
|
24 контакта |
ЭФР |
| 3,81 мм | Пиксель |
| 5184*3880 | F.No |
| 2,8 | Название бренда |
|
SINCEREFIRST |
Применение: |
Обеспечивает надежный ввод изображения для обнаружения размеров компонентов и дефектов, полагаясь на низкие искажения и высокое разрешение.2. Интеллектуальное HD-оборудование для формирования изображений:
Служит высококачественным источником изображения для устройств захвата, видео и распознавания лиц благодаря сверхвысокому разрешению.3. Системы измерения и анализа:
Сверхнизкие искажения обеспечивают истинное пропорциональное изображение, подходящее для количественного анализа расстояния, площади и формы.4. Универсальный модуль камеры для различных сценариев:
Охватывает фокусировку от близкого до дальнего расстояния, подходит для сканирования документов, удаленного наблюдения и панорамной съемки.Процесс индивидуального заказа:
2. Связь или встреча3. Мы подробно обсудим с вами, чтобы определить, какой продукт вам нужен, и постараемся подобрать наиболее подходящий продукт для вас в соответствии с вашими потребностями.
4. Разработка образца
5. Определите детали образца для разработки и сроки поставки. Общайтесь в любое время, чтобы обеспечить плавный ход процесса.
6. Тестирование образца
7. Тестирование и старение на вашем оборудовании, предоставление результатов тестирования, отсутствие необходимости в модификации, массовое производство.
