Описание продукта:

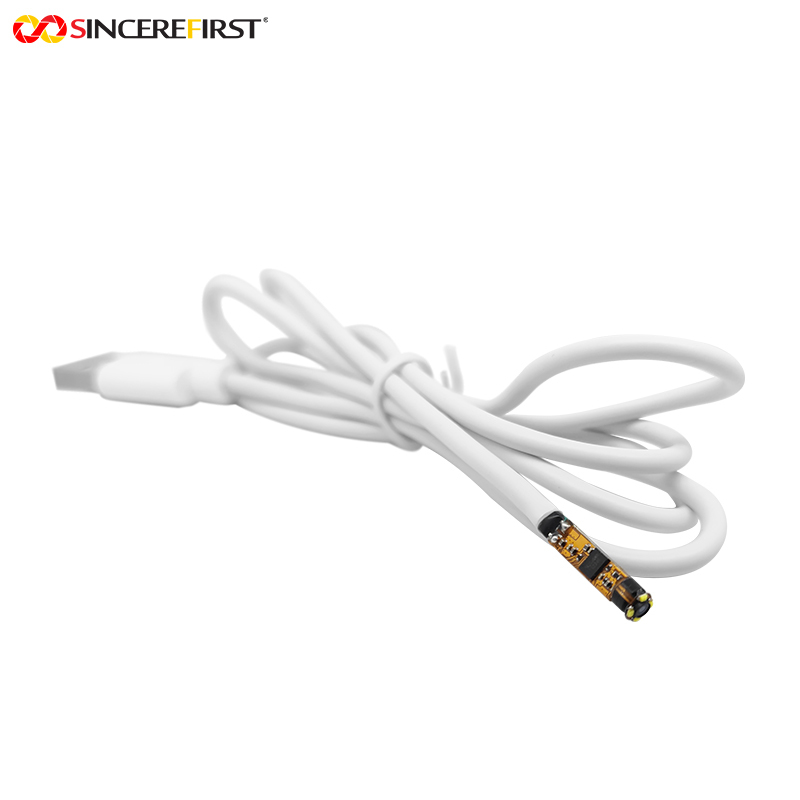

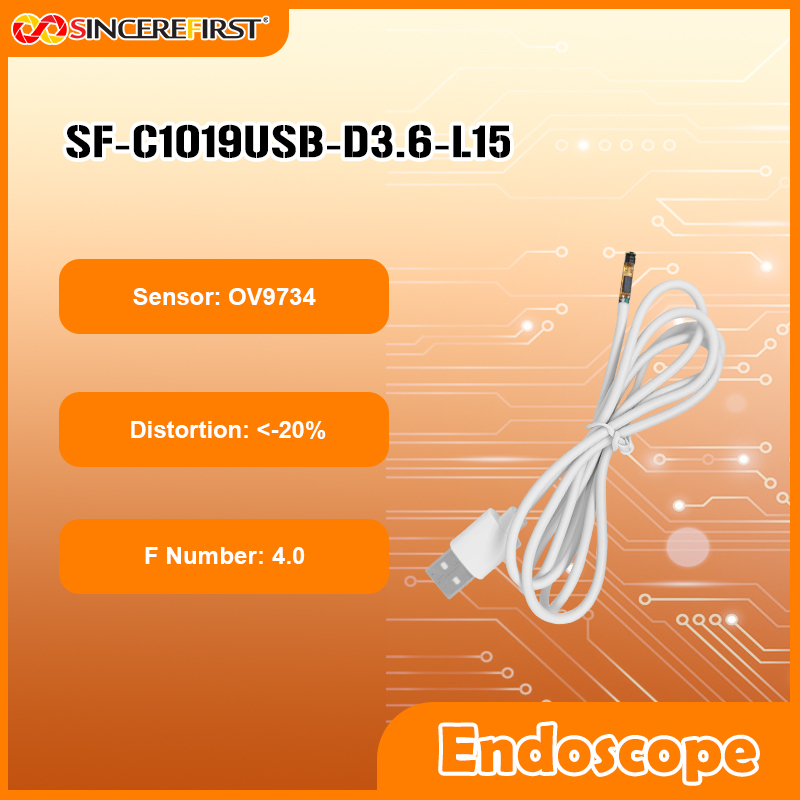

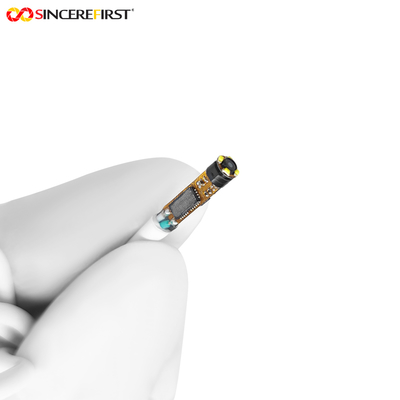

• Это промышленный и медицинский светодиодный интегрированный CMOS эндоскоп камера голый модуль, который принимает OmniVision OV9734 датчик изображения.способен выводить изображения разрешения 1280x720 и поддерживать максимальную частоту кадров 30FPSС размером датчика 1/9 дюйма и размером пикселей 1,4 мкм х 1,4 мкм он балансирует производительность деталей изображения в миниатюрной конструкции.С точки зрения оптической конфигурации, модуль оснащен диафрагмой F4.0 и фокусным расстоянием 1,25 мм, с диапазоном фокусировки 10-100 мм, DFOV (диагональное поле зрения) 90° и искажением, контролируемым < -20%.Он использует ручный метод фокусировки., в сочетании с линзой диаметром 3,6 мм и интегрированной конструкцией, обеспечивающей большую гибкость интеграции в виде голого модуля.линза включает 4 светодиодных шарика для обеспечения освещения в тусклых условиях, и производственный процесс использует технологию SMT и процесс AA для обеспечения стабильности продукта.

Особенности:

1. Балансировка мини и возможности изображения: комбинация 1/9-дюймового датчика и пикселей 1,4 мкм х 1,4 мкм обеспечивает баланс между компактным дизайном и четким качеством изображения с тонким диаметром объектива 3,6 мм,что делает его подходящим для работы в узких помещениях.
2.Оптические характеристики, адаптирующиеся к любым сценариям: поле зрения 90° позволяет быстро освоить массивные схемы сцены,Диапазон фокусировки 10-100 мм позволяет точно переключаться между детальным наблюдением на близком расстоянии и панорамным представлением на среднем расстоянии, а низкое искажение < -20% уменьшает искажение изображения.
3.Отличная эксплуатация и надежность: конструкция ручного фокусирования обеспечивает точное управление, технология SMT и процесс AA обеспечивают точность выравнивания объектива и датчика,и встроенные 4 светодиодные шарики обеспечивают стабильное дополнительное освещение для тусклых условий.

4.Высокая гибкость интеграции: форма голых модулей удобна для производителей в дальнейшем производстве для проведения вторичной разработки в соответствии с потребностями,и интегрированный дизайн улучшает адаптивность установки.

Технические параметры:

Применение:

Промышленная инспекция:Он может быть использован для обнаружения коррозии внутренней стены трубопровода, проверки внутренней структуры двигателя и т. Д. Диаметр 3,6 мм легко проникает в узкие каналы,поле зрения на 90° быстро покрывает область обнаружения, а 10-миллиметровый ближний фокус может идентифицировать мелкие царапины или износ на уровне 0,1 мм.
Поле медицинской вспомогательной диагностики:Подходит для эндоскопических исследований, таких как пищеварительный тракт и дыхательные пути.Дополнительное светодиодное освещение гарантирует яркость изображения в тусклой внутренней среде корпуса, а характеристика низкого искажения улучшает точность наблюдения за поражением.

Поле обнаружения высокоточной электроники:Он может наблюдать за тонкими структурами, такими как соединители сварки платы и пины чипа.и ручной фокусировки может точно захватить детальное состояние электронных компонентов.

Процесс настройки:

1Вы можете предоставить чертежи или образцы, а также запросить документацию, разработаннуюнаш инженерный персонал.
2Сообщение или совещание
3Мы будем общаться с вами подробно, чтобы определить продукт, который вам нужен, и постараемся выбрать наиболее подходящий продукт для вас.
в соответствии с вашими потребностями.
4. Развитие выборки
5. Определить подробности В любое время сообщать, чтобы обеспечить плавный прогресс.
6. Испытание образцов
7Тест и возраст на вашем приложении, обратная связь с результатами теста, нет необходимости в модификации, массовое производство.
