00,9 мм Диаметр OCHTA10 Стензовый датчик USB Endoscope Модуль камеры

Эндоскопический модуль камеры USB с датчиком изображения OCHTA10 диаметром 0,9 мм

Описание продукта:

• Этот эндоскопический модуль камеры USB с датчиком изображения OCHTA10 диаметром 0,9 мм — это устройство профессионального уровня, разработанное для высокоточных наблюдений в узких пространствах. Его основная конфигурация построена вокруг двух целей: миниатюризации и высокого разрешения. Он оснащен цветным CMOS-датчиком OmniVision OCHTA10, который выдает цветные изображения с разрешением 400x400. В сочетании с максимальной частотой кадров 30 кадров в секунду это обеспечивает плавное видео без рывков и размытия во время динамического наблюдения. Размер датчика составляет всего 1/31 дюйма, а размер пикселя — 1,008 мкм x 1,008 мкм, что обеспечивает отличную светочувствительность и захват деталей в чрезвычайно компактном форм-факторе. Объектив имеет конструкцию с широким углом обзора 120°, диаметр всего 0,9 мм и поддерживает ручную фокусировку для гибкой регулировки четкости в зависимости от расстояния наблюдения. Продукт использует разборную конструкцию, в которой зонд камеры подключается к блоку обработки через 4-контактный разъем, что значительно снижает ограничения по установке и эксплуатации в замкнутых пространствах. Кроме того, модуль поставляется с платой DSP, поддерживающей скорость USB 2.0, с интерфейсом Type-C и совместимостью с протоколом UVC для быстрого подключения к различным интеллектуальным устройствам. Также предоставляется дополнительная плата разработки с интерфейсом HDMI. Весь производственный процесс строго использует технологию SMT и активное выравнивание AA, обеспечивая стабильность устройства и точность наблюдения от конфигурации оборудования до производства.

Особенности:

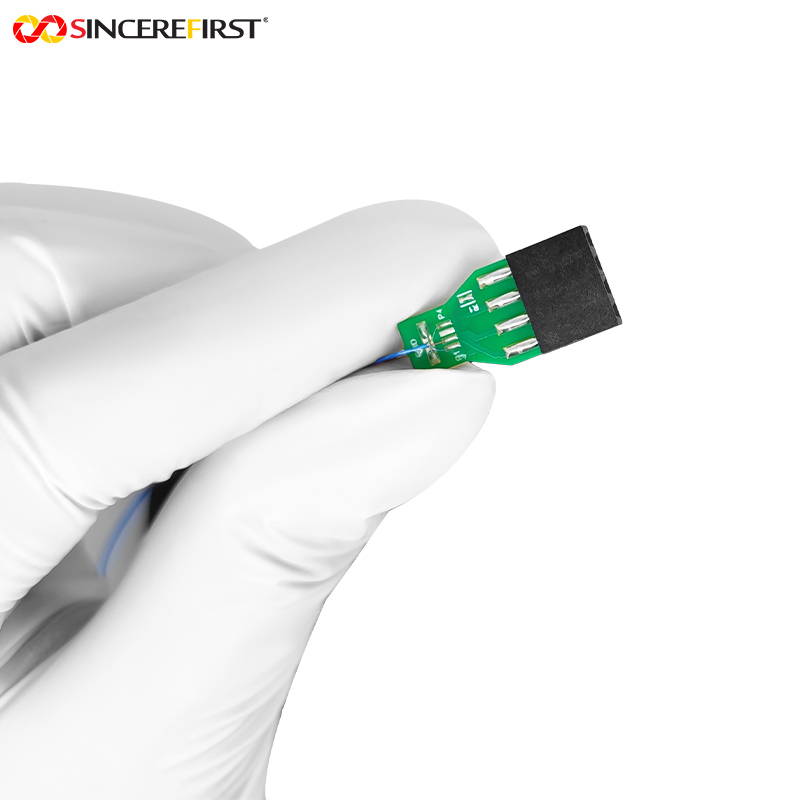

1. Экстремальная миниатюризация: Сочетание сверхмалого датчика 1/31 дюйма и объектива диаметром 0,9 мм позволяет модулю легко получать доступ к чрезвычайно узким пространствам, недоступным для традиционных эндоскопов. Разборная конструкция дополнительно устраняет ограничения по установке, а легкий 4-контактный метод подключения предотвращает помехи от блока обработки движению зонда, что делает его пригодным для более сложных условий наблюдения.

2. Баланс между деталями и полем зрения: Небольшой размер пикселя 1,008 мкм точно фиксирует мелкие детали наблюдаемого объекта (например, царапины на поверхности материала, микроповреждения), а разрешение 400x400 обеспечивает четкость изображения. Широкое поле зрения 120° охватывает большую область наблюдения, уменьшая необходимость частой регулировки зонда. Это эффективно уравновешивает «локальную детализацию» с «общим контекстом», повышая эффективность наблюдения.

3. Гибкая адаптация к сценариям: Комбинация интерфейса Type-C + протокола UVC поддерживает подключение и работу, позволяя напрямую подключаться к компьютерам, планшетам и другим устройствам для хранения, анализа и последующей обработки изображений, а скорость USB 2.0 обеспечивает плавную передачу данных. Плата разработки HDMI удовлетворяет потребности в наблюдении в реальном времени, обеспечивая вывод несжатого изображения с нулевой задержкой непосредственно на дисплей без использования драйверов программного обеспечения. Возможность переключения между этими двумя интерфейсами в зависимости от требований удовлетворяет различные потребности в наблюдении и обработке данных в различных сценариях.

4. Надежность процесса: Технология SMT обеспечивает высокоточную пайку компонентов, снижая риск сбоев, вызванных плохим контактом при длительном использовании. Процесс AA обеспечивает точное оптическое выравнивание между объективом и датчиком, избегая ухудшения качества изображения из-за отклонений при сборке. Он поддерживает стабильную производительность наблюдения даже при повторном подключении/отключении и частой регулировке.

5. Высокая удобство использования: Конструкция с ручной фокусировкой устраняет необходимость в сложных алгоритмах автофокусировки, позволяя пользователям быстро регулировать четкость в зависимости от фактических потребностей и сокращать время отладки устройства. Подключение и работа протокола UVC и интерфейса HDMI означает, что не требуется установка профессионального драйвера или программного обеспечения, что позволяет как начинающим пользователям, так и профессионалам быстро начать работу.

Технические параметры:

Применение:

Научные исследования и лабораторный анализ: Используется в биологических исследованиях для наблюдения за активностью микроорганизмов или структурой корней растений; в материаловедении для исследования внутренней микроструктуры композитных материалов или обнаружения повреждений. Его портативность идеально подходит для перемещения между различными рабочими станциями в лаборатории.

Инспекция безопасности и борьбы с терроризмом: Сотрудники службы безопасности могут использовать его для осмотра скрытых пространств, таких как подозрительные пакеты, днища транспортных средств или полости стен. Его возможность быстрого подключения и работы позволяет быстро развертывать его в сценариях экстренного осмотра.

Производство и ремонт электроники: Техники могут легко получить доступ к внутренним частям прецизионных электронных устройств, таких как смартфоны и компьютеры, чтобы визуально осмотреть компоненты на печатных платах, качество паяных соединений или устранить неисправности. Это мощный инструмент для прецизионного ремонта и контроля качества.

Обучение и демонстрация:В процессах профессионального обучения, таких как ремонт автомобилей, археология или реставрация произведений искусства, инструкторы могут использовать этот модуль для проецирования деталей операций на экран в режиме реального времени, делая процесс обучения более интуитивным и наглядным, тем самым повышая эффективность обучения.

Индивидуальный процесс:

1. Вы можете предоставить чертежи или образцы, а также запросить документацию и разработку нашими инженерными сотрудниками.
2. Общение или встреча
3. Мы подробно обсудим с вами, какой продукт вам нужен, и постараемся установить наиболее подходящий продукт для вас
в соответствии с вашими потребностями.
4. Разработка образца
5. Определите детали разрабатываемого образца и сроки поставки. Общайтесь в любое время, чтобы обеспечить бесперебойный прогресс.
6. Тестирование образца
7. Протестируйте и состарьте ваше приложение, сообщите результаты тестирования, нет необходимости в модификации, массовое производство.
