USB 2.0 OCHFA10 CMOS модуль эндоскопической камеры машинного зрения
Описание продукта:
Это модуль эндоскопической камеры машинного зрения USB 2.0 OCHFA10 CMOS, основанный на цветном датчике изображения OCHFA10 от OmniVision, создающий универсальное решение, которое сочетает в себе изображение высокой четкости, гибкую адаптацию и надежное качество. Модуль имеет разрешение 0,5 МП и разрешение 720×720, способное стабильно выводить изображения в реальном времени 720P@30FPS высокой четкости. Датчик 1/17,5 дюйма в сочетании с размером пикселя 1,008μm×1,008μm обеспечивает превосходную детализацию в компактном объеме. Он поддерживает одновременный вывод в двух форматах YUV и MJEPG для удовлетворения различных потребностей в передаче и хранении; с полем обзора (FOV) H86°×V86° в сочетании с фокусным расстоянием 0,418 мм, диафрагмой F5.0 и широким диапазоном фокусировки 5~50 мм, в то время как искажение TV контролируется на уровне < -11%. Конструкция ручной фокусировки может точно адаптироваться к различным расстояниям обнаружения.

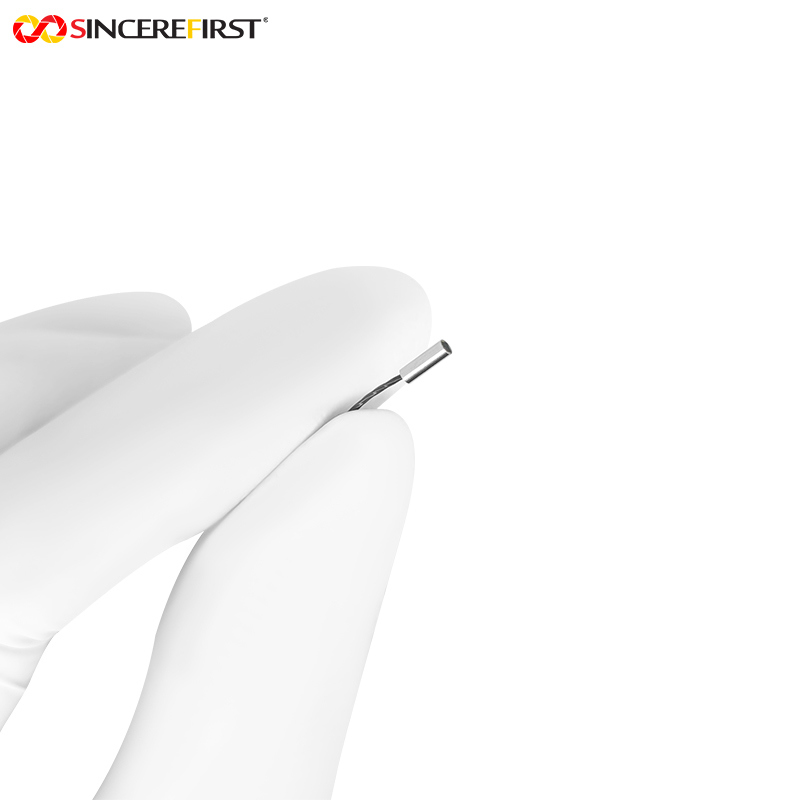

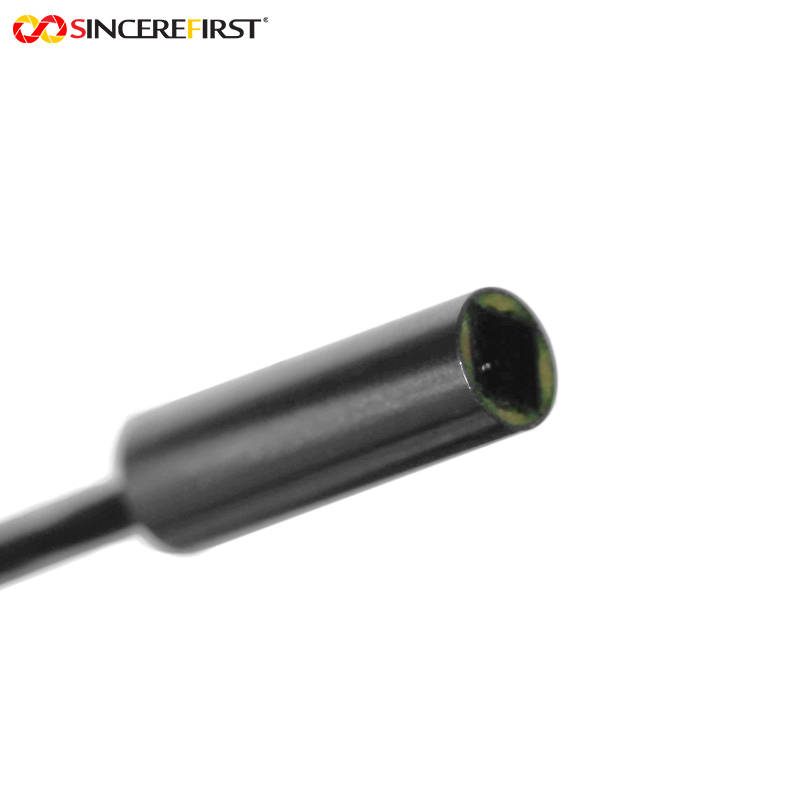

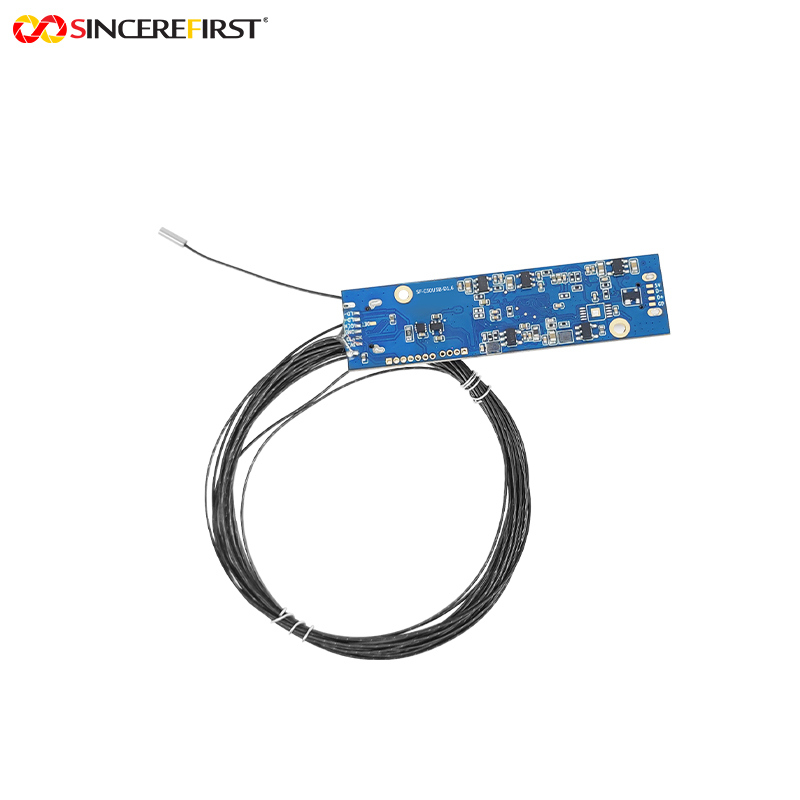

Модуль имеет раздельную структуру, подключенную к плате DSP с помощью соединительных проводов. Его объектив 1,6 мм со стальным корпусом сочетает в себе небольшой размер и структурную прочность, поддерживая степень защиты от пыли и влаги IP67, и интегрирует 4 светодиодных заполняющих света для дополнения освещения в тусклых условиях. С точки зрения интерфейсов, он оснащен портом Micro USB, поддерживающим скорость USB 2.0 и протокол UVC, и совместим с основными операционными системами. Точно изготовленный с помощью процесса SMT и процесса AA (Active Alignment), он прошел многочисленные международные испытания и сертификации, включая CE, FCC, RoHS и Reach, полностью охватывая требования к производительности, защите и соответствию.
Особенности:
- Оптимизированная производительность: Частота кадров 720P@30FPS обеспечивает плавное изображение; размер пикселя 1,008μm дополняет 4 светодиодных заполняющих света, восстанавливая четкие детали даже в условиях низкой освещенности. Широкий FOV 86° в сочетании с низким контролем искажений полностью отображает область обнаружения, уменьшая искажения изображения. Двойные выходные форматы адаптируются к сценариям передачи в реальном времени и архивирования высокой четкости.
- Адаптируемость к сложным условиям работы: Объектив 1,6 мм со стальным корпусом обеспечивает двойные характеристики «тонкость + долговечность»; раздельная структура снижает сложность интеграции оборудования. Степень защиты от пыли и влаги IP67 противостоит погружению в жидкость и эрозии пылью, а материал стального корпуса повышает износостойкость, что делает его пригодным для различных сложных условий, таких как медицинская дезинфекция и загрязнение промышленным маслом.

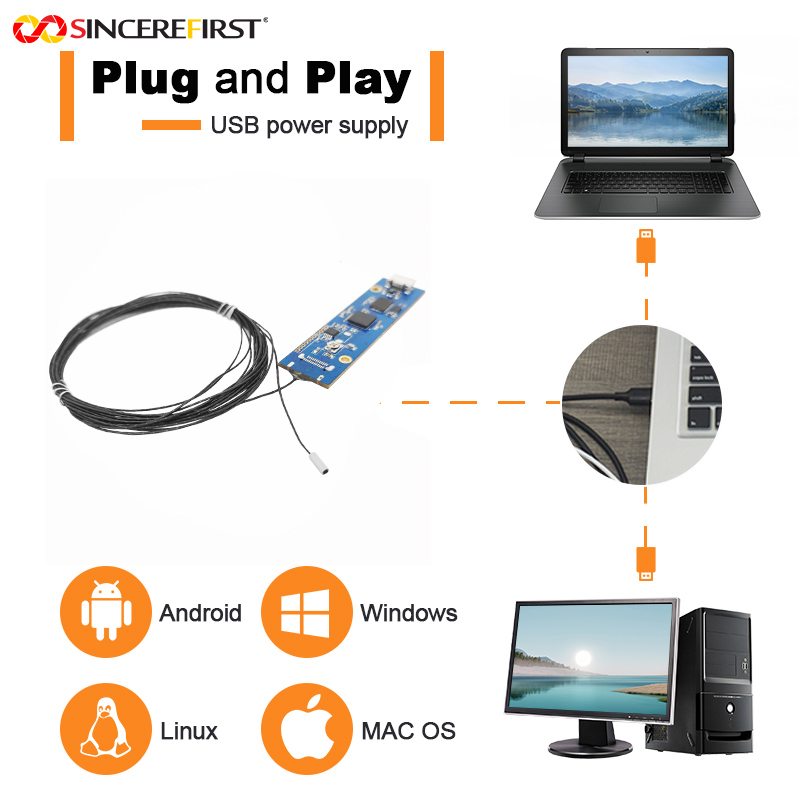

- Низкий порог использования: Широкий диапазон фокусировки 5~50 мм охватывает потребности обнаружения как на коротких, так и на больших расстояниях, а конструкция ручной фокусировки обеспечивает точное управление. Интерфейс Micro USB + протокол UVC поддерживает подключение и работу, не требуя сложной разработки драйверов, и совместим с основными операционными системами, что значительно снижает затраты на адаптацию и использование терминального оборудования.
- Надежное качество: Процесс SMT и процесс AA (Active Alignment) обеспечивают согласованность и стабильность массового производства. Модуль полностью проходит авторитетные международные испытания и сертификацию, отвечая строгим стандартам безопасности в медицинской области и соответствуя требованиям экологической защиты и соответствия в области промышленной и потребительской электроники, обеспечивая большее спокойствие при использовании.
Технические параметры:
| Название продукта |
CMOS модуль медицинской эндоскопической камеры
|
|
Датчик
|
OCHFA10 CMOS датчик
|
| Разрешение |
720x720 |
|
FOV
|
H86°*V86°
|
|
F.NO
|
5.0 |
|
Диаметр
|
1,6 мм
|
|
Максимальная частота кадров
|
30FPS
|
|
Интерфейс
|
Micro, USB2.0 |
|
Гарантия
|
10 лет
|
|
Сертификация
|
CE, FCC, REACH, ISO, RoHS |
Применения:
- Одноразовый ларингоскоп: Тонкий объектив 1,6 мм можно легко вставить в область горла; водонепроницаемая конструкция IP67 облегчает высокотемпературную дезинфекцию после операции для предотвращения перекрестного заражения. Изображение высокой четкости 720P + светодиодные заполняющие огни четко отображают состояние голосовых связок и слизистой оболочки горла, помогая врачам быстро диагностировать воспаление или обструкцию инородным телом.
- Эндоскоп для внутренней инспекции прецизионных инструментов: Подходит для внутреннего обслуживания прецизионного оборудования, такого как часовые механизмы и микромоторы. Объектив 1,6 мм может проникать в узкие механические зазоры; разрешение 720×720 точно идентифицирует незначительные проблемы, такие как износ шестерен и ослабление цепей, а ручная фокусировка позволяет гибко фокусироваться на ключевых деталях.
- Эндоскоп для осмотра труб кондиционирования воздуха в домашних условиях: Интерфейс Micro USB можно напрямую подключить к мобильным телефонам или планшетам для использования по принципу plug-and-play. Возможность защиты от пыли и влаги IP67 противостоит пыли и конденсату в трубах кондиционирования воздуха; диапазон фокусировки 5~50 мм адаптируется к трубам разного диаметра. Светодиодные заполняющие огни + широкий FOV обеспечивают всестороннее наблюдение за накоплением пыли и плесени на внутренних стенках труб.
- Ветеринарный стоматологический эндоскоп: Нацелен на потребности в обследовании полости рта у домашних животных, таких как кошки и собаки. Тонкий объектив 1,6 мм позволяет избежать дискомфорта у домашних животных; 4 светодиодных заполняющих света освещают глубокую часть полости рта. Изображение высокой четкости 720P четко отображает такие проблемы, как зубной камень и воспаление десен, а эффект низкого искажения позволяет ветеринарам точно диагностировать заболевания.
Индивидуальный процесс:
1. Вы можете предоставить чертежи или образцы, а также запросить документацию, разработанную нашим инженерным персоналом.
2. Общение или встреча
3. Мы подробно обсудим с вами, какой продукт вам нужен, и постараемся подобрать наиболее подходящий продукт для вас
в соответствии с вашими потребностями.
4. Разработка образца
5. Определите детали разрабатываемого образца и сроки поставки. Общайтесь в любое время, чтобы обеспечить бесперебойный процесс.
6. Тестирование образца
7. Протестируйте и состарьте ваше приложение, сообщите результаты тестирования, нет необходимости в модификации, массовое производство.
