Новый CMOS-сенсор OCHFA20 для медицинских и промышленных эндоскопических камер

Новый модуль камеры эндоскопа для медицины и промышленности с датчиком CMOS OCHFA20

Описание продукта:

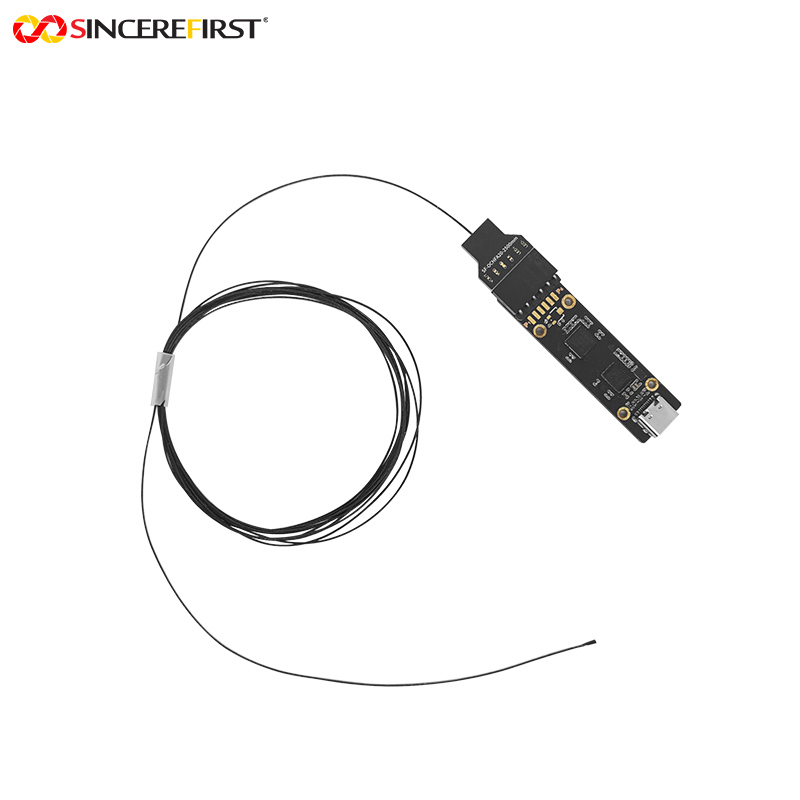

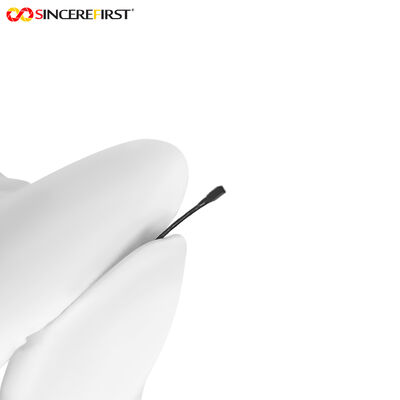

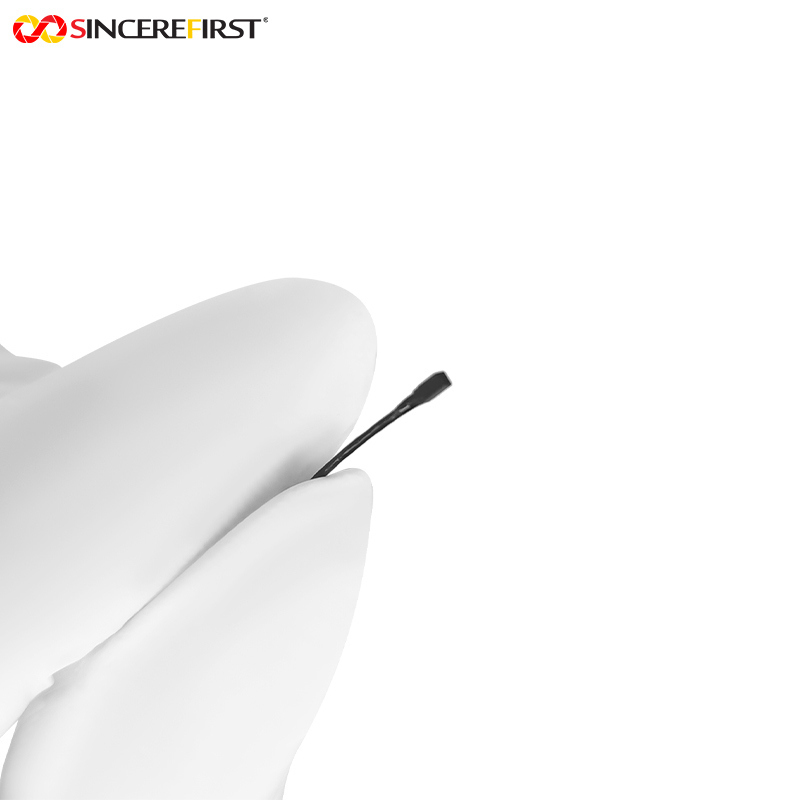

Это новый модуль камеры эндоскопа для медицины и промышленности с датчиком CMOS OCHFA20. Опираясь на точное согласование полноразмерных параметров, он создает основные возможности «высококачественное изображение + гибкое развертывание + миниатюрная адаптация», что делает его отличным выбором для сценариев, требующих проникновения в узкие пространства и детального захвата. В основе модуля лежит цветной датчик изображения CMOS OmniVision OCHFA20 с 0,5 МП эффективных пикселей, способный стабильно выдавать изображения с разрешением 720x720. В сочетании с частотой кадров 720P@30FPS динамические изображения свободны от размытия в движении и обладают точной цветопередачей. Сверхмалый размер датчика 1/18 дюйма и спецификации пикселей 1,008 мкм x 1,008 мкм не только обеспечивают эффективность светочувствительности, но и закладывают основу для миниатюризации устройств. В сочетании со сверхтонким объективом диаметром всего 1,5 мм он может легко проникать в узкие места, такие как зазоры в прецизионных инструментах и крошечные полости. Сверхширокий угол обзора 120° в сочетании с функцией ручной фокусировки обеспечивает не только широкий охват сцены, но и точную фокусировку на локальных деталях, избегая слепых зон наблюдения и размытости.​

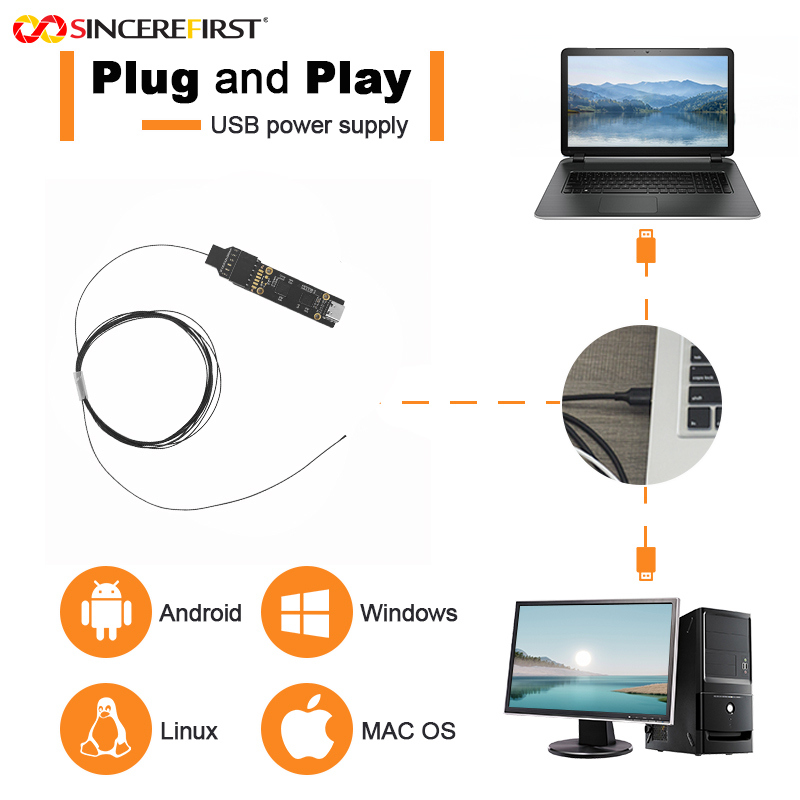

В плане конструктивного исполнения используется раздельное решение: оно устанавливает стабильное соединение с платой DSP через разъем USB 6PIN, а затем выводит сигналы через интерфейс Type-C. Он поддерживает скорость передачи USB 2.0 и протокол UVC, а также совместим с основными операционными системами, такими как Windows, Mac и Linux, без необходимости установки дополнительных драйверов, адаптируясь к различным устройствам, включая компьютеры и портативные терминалы обнаружения. В производственном процессе используются процессы SMT (технология поверхностного монтажа) и AA (активное выравнивание) для обеспечения согласованности и стабильности изображения при массовом производстве продукции. Кроме того, он прошел множество международных сертификатов тестирования, таких как CE, FCC, RoHS и Reach, при этом соответствие и надежность отвечают требованиям использования в различных регионах мира.

Особенности:

1. Высокая детализация изображения и адаптивность к сцене: 0,5 МП пикселей + разрешение 720x720 обеспечивают четкие детали; частота кадров 720P@30FPS адаптируется к динамическому наблюдению; ручная фокусировка позволяет гибко фокусироваться в зависимости от расстояния до объекта, удовлетворяя потребности как в широкоугольном сканировании, так и в локальном увеличении.​
2. Гибкое и эффективное развертывание и обслуживание: Раздельная конструкция позволяет независимо располагать головку камеры и плату DSP, упрощая процесс установки в сложном оборудовании; комбинированный двойной интерфейс USB 6PIN + Type-C с протоколом UVC реализует функцию plug-and-play; неисправные модули могут быть заменены индивидуально при последующем обслуживании, снижая затраты.​
3. Сбалансированная миниатюризация и структурная надежность: Диаметр объектива 1,5 мм + размер датчика 1/18 дюйма соответствуют эксплуатационным потребностям в узких пространствах; технология SMT и процесс AA обеспечивают стабильную структуру модуля, выдерживая регулярные вибрации и помехи окружающей среды для продления срока службы.​
4. Глобальное соответствие и широкая системная совместимость: Он получил множество международных сертификатов, что позволяет выходить на рынки различных стран и регионов; он совместим с основными операционными системами без необходимости в пользовательских драйверах, адаптируясь к различным конечным устройствам и снижая барьеры при использовании на разных платформах.

Технические параметры:

Применение:

• Послепродажное обслуживание прецизионных инструментов: Подходит для обслуживания шарниров промышленных роботов и внутренней части микромоторов. Объектив 1,5 мм может проникать в зазоры оборудования, а высококачественное изображение 720P + ручная фокусировка позволяют четко идентифицировать такие проблемы, как износ шестерен и плохой контакт в цепи, помогая быстро локализовать неисправности.​
• Специальная инспекция скрытых угроз безопасности: Используется для инспекции в замкнутых пространствах, таких как туннели метро и кабины оборудования подстанций. Широкий угол обзора 120° обеспечивает быстрый охват территории; раздельная конструкция облегчает размещение зонда в сложных условиях; интерфейс Type-C подключается к портативным терминалам для наблюдения в реальном времени, своевременно обнаруживая скрытые угрозы, такие как стареющие цепи и скопление посторонних предметов.​
• Микроскопический мониторинг в сельском хозяйстве и защите растений: В сочетании с оборудованием для защиты растений для наблюдения за болезнями на обратной стороне листьев сельскохозяйственных культур и внутри плодов. Цветной датчик восстанавливает истинный вид болезней и вредителей растений; пиксели 1,008 мкм фиксируют мельчайшие пятна болезней; совместимость с мобильными устройствами облегчает запись и анализ на месте в полевых условиях.​
• Микрообнаружение на археологических объектах: Используется для обнаружения зазоров на поверхности культурных ценностей и внутренней структуры керамики. Объектив 1,5 мм предотвращает повреждение культурных ценностей при контакте; ручная фокусировка позволяет четко отображать декоративные детали или внутренние остатки; сертификаты соответствия обеспечивают безопасное использование устройства в различных археологических сценариях.​
• Обслуживание бытовой техники высокого класса: Подходит для обнаружения внутренней части фильтров очистителей воды и трубопроводов кофемашин. Функция plug-and-play снижает порог эксплуатации; разрешение 720x720 позволяет интуитивно наблюдать за накоплением грязи; сверхтонкий объектив проникает во внутренние каналы оборудования, позволяя проводить обнаружение без разборки.​

Индивидуальный процесс:

1. Вы можете предоставить чертежи или образцы, а также запросить документацию и разработки от наших инженеров.
2. Связь или встреча
3. Мы подробно обсудим с вами, чтобы определить, какой продукт вам нужен, и постараемся подобрать наиболее подходящий продукт для вас
в соответствии с вашими потребностями.
4. Разработка образца
5. Определите детали разработанного образца и срок поставки. Общайтесь в любое время, чтобы обеспечить плавный прогресс.
6. Тестирование образца
7. Тестирование и старение в вашем приложении, предоставление результатов тестирования, отсутствие необходимости модификации, массовое производство.
