Модуль эндоскопической камеры с отдельным USB-датчиком для промышленных инспекционных бригад ES101

Индустриальные инспекционные бригады ES101 сенсор USB разделенный модуль камеры эндоскопа

Описание продукта:

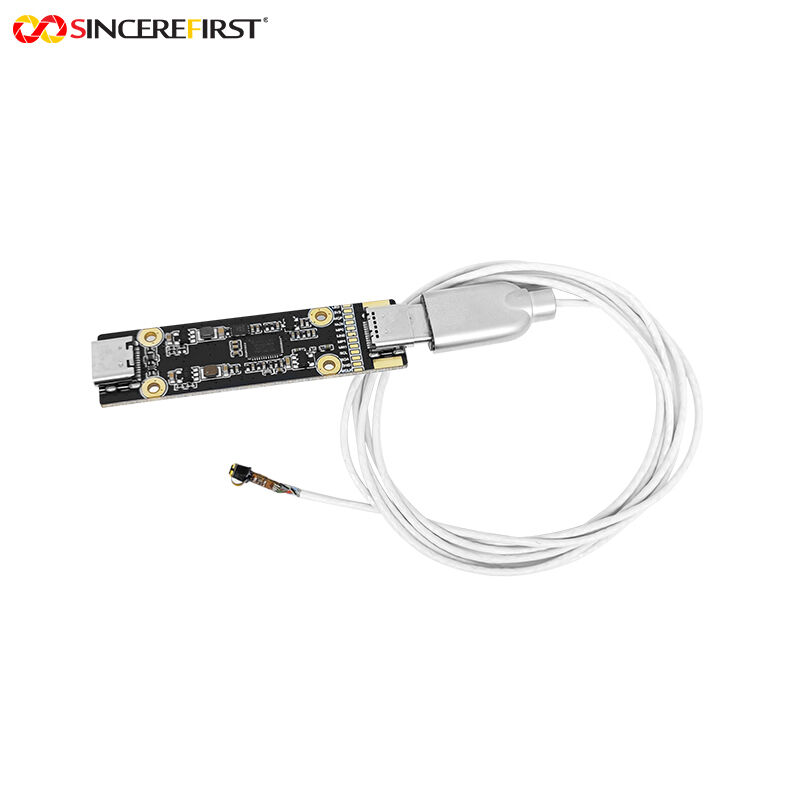

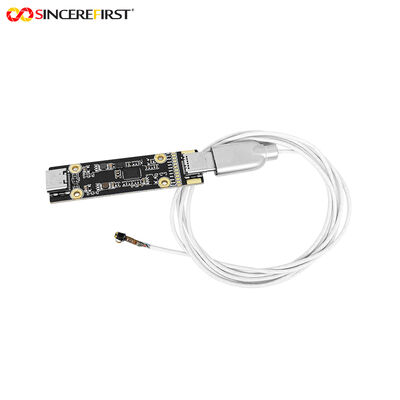

Это промышленная инспекция Бригаты ES101 сенсор USB разделенный эндоскопический модуль камеры, профессиональное микро-изображения решения интегрировано с высокопроизводительной технологии восприятия изображений.Оснащенный сенсором цветного изображения Brigates ES101 CMOS, имеет пиксели 1 Мп и разрешение 1000x1000 высокой четкости, способный стабильно выводить два типа изображений с высокой частотой кадров: 1000x1000@60FPS и 1000x800@75FPS. Размер датчика составляет 1/9 дюйма,с размером пикселей 1.4μm×1.4μm, а формат вывода поддерживает 10bit/8bit RAW, оставляя достаточно места для послеобразовательной обработки.,и диаметр обнаженного модуля линзы составляет всего 3,1 мм, что может легко адаптироваться к потребностям наблюдения в узких пространствах.Он также интегрирует 6 белых светодиодных ламп для обеспечения равномерного и стабильного эффекта наполнения светаС точки зрения структуры и совместимости, модуль использует отдельную конструкцию, подключается к DSP-карте через интерфейс типа C, поддерживающий MIPI 1Lane rate,и затем выводит данные через интерфейс типа C, совместима с скоростью USB2.0 и протоколом UVC и адаптируется к различным терминальным устройствам.Производственный процесс использует технологию SMT и процесс AA для обеспечения согласованности и стабильности серийных продуктов, и прошел множество международных испытаний и сертификаций, таких как CE, FCC, RoHS и Reach, отвечая стандартам доступа на рынок многих мест по всему миру.

Особенности:

1. Способность динамического захвата с высокой частотой кадров: 60FPS и 75FPS могут точно заморозить быстро движущиеся цели, полностью устраняя артефакты движения в таких сценариях, как сердцебиение,дыхательные движения, или быстрая манипуляция приборами, обеспечивая основу для динамической диагностики.
2. Качество данных изображения профессионального класса: соотношение квадратных сторон 1MP обеспечивает большую эффективную светочувствительную область по сравнению с традиционными решениями 720p.В сочетании с 10-битным выходом RAW, сохраняющим 1024 уровня глубины цвета, он предоставляет высококачественные сырые данные для компьютерной диагностики и обработки алгоритма ИИ.

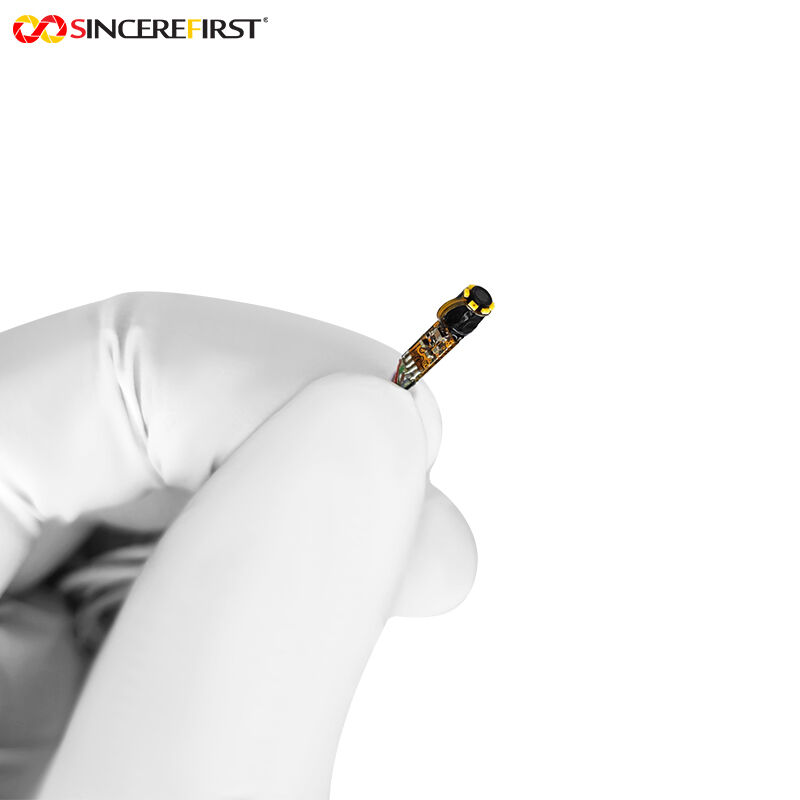

3. Миниатюрный интегрированный оптический дизайн: линза диаметром 3,1 мм интегрирует датчик с 6 светодиодными источниками света,устранение необходимости внешних световодов и значительное снижение инвазивности зондовШирокоугольное поле зрения 140° позволяет сделать панорамное наблюдение с помощью одной вставки, сокращая процедуру и время осмотра.

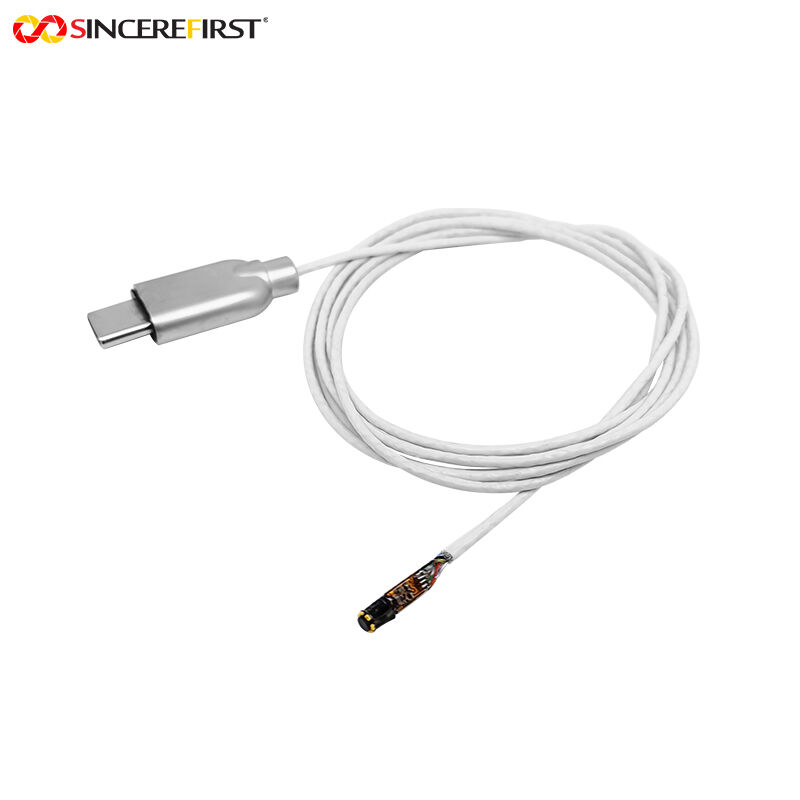

4. Гибкая архитектура отдельной системы: разделенная конструкция зонды и DSP-карты поддерживает замену стерильного кончика на горячем месте, снижая затраты на одноразовое использование.Единый интерфейс типа С упрощает кабельное и энергоснабжение, совместим с многоплатформенными терминальными устройствами и облегчает быструю интеграцию.
5. Производство и соответствие медицинским требованиям: процесс AA (Active Alignment) обеспечивает концентричность на микроновом уровне между датчиком и линзой, максимизируя консистенцию качества изображения.Технология SMT и международные сертификации обеспечивают стабильность серийного производства и соответствие нормам.

Технические параметры:

Применение:

• Гистероскопы: его миниатюрный зонд и высокая частота кадров делают его очень подходящим для гистероскопических исследований и хирургических операций.Это позволяет четко и гладко наблюдать тонкую морфологию эндометрия, полипы или адгезии, помогающие врачам в точной диагностике и точных эндоскопических процедурах.
• Лапароскопы: могут быть интегрированы в лапароскопические инструменты.он обеспечивает широкий и плавный вид в режиме реального времени брюшной полости, помогая хирургам четко наблюдать за анатомией тканей и движением инструментов.
• Промышленные эндоскопы труб: используются на промышленных эндоскопах или роботах-ползунах для обнаружения коррозии, трещин или дефектов сварки внутри труб в энергетическом, химическом и других секторах.Высокая частота кадров эффективно фиксирует дефекты в среде жидкости или во время сканирования, в то время как широкий угол 140° уменьшает слепые точки при проверке.
• Электронные носогалориноскопы: его миниатюрные размеры облегчают вход в носовую полость и горло.и высокая частота кадров четко показывает динамические детали, такие как вибрации голосовых связок и морфология слизистой оболочки, что делает его подходящим для рутинных обследований и диагностики в отоларингологии.

Процесс настройки:

1Вы можете предоставить чертежи или образцы, а также запросить документацию, разработаннуюнаш инженерный персонал.
2Сообщение или совещание
3Мы будем общаться с вами подробно, чтобы определить продукт, который вам нужен, и постараемся выбрать наиболее подходящий продукт для вас.
в соответствии с вашими потребностями.
4. Развитие выборки
5. Определить подробности В любое время сообщать, чтобы обеспечить плавный прогресс.
6. Испытание образцов
7Тест и возраст на вашем приложении, обратная связь результатов теста, нет необходимости в модификации, массовое производство.
