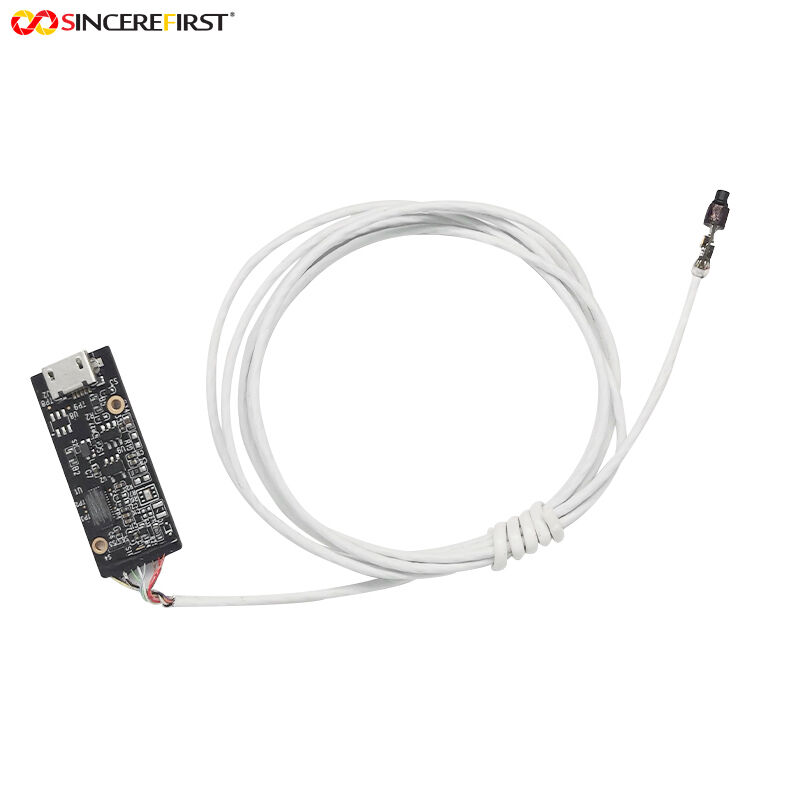

3.6 мм Миниатюрный USB2.0 модуль камеры с HD CMOS-сенсором OV9734
Описание продукта:
Этот миниатюрный USB2.0 модуль камеры с HD CMOS-сенсором OV9734 диаметром 3.6 мм обеспечивает совместимость и простоту интеграции, решая проблемы сложного доступа, развертывания и нестабильного изображения в сценариях обнаружения в ограниченном пространстве. Его ультраминиатюрный зонд диаметром 3.6 мм предназначен для работы в самых сложных узких пространствах — микроотверстиях, тонких трубах и зазорах оборудования, куда обычные эндоскопы не могут проникнуть — сохраняя при этом компактную конструкцию, устойчивую к частому использованию на месте. Основанный на зрелом CMOS-сенсоре OV9734, он обеспечивает стабильное HD-изображение 720P@30fps с оптической системой, оптимизированной для ближнего расстояния 10–100 мм, которая точно соответствует фактическому рабочему расстоянию эндоскопического обнаружения, обеспечивая четкие, пригодные для использования изображения без повторной фокусировки. Широкое поле зрения 95°×85°×43.5° расширяет охват одного кадра, уменьшая движение зонда и повышая эффективность обнаружения на месте, а 4 ярких опциональных светодиода обеспечивают целенаправленное дополнительное освещение для темных сред, устраняя слепые зоны изображения в узких пространствах с низкой освещенностью. Используя стандартный для отрасли протокол USB2.0 UVC без драйверов, он поддерживает режим plug-and-play практически со всеми основными терминальными устройствами и операционными системами, устраняя необходимость в профессиональной технической отладке и значительно сокращая время развертывания для персонала, выполняющего обслуживание на месте. Двойные интерфейсы 5PIN USB и JST SM04B-GHS-TB повышают гибкость интеграции, позволяя беспрепятственно подключаться к оборудованию для обнаружения, портативным мониторам и встроенным системам. Ориентируясь на практические сценарии применения, этот модуль сочетает в себе миниатюризацию, стабильность и простоту использования, становясь надежным и экономически эффективным инструментом визуализации для обслуживания на месте, инспекции трубопроводов, устранения неисправностей прецизионного оборудования и научных экспериментов.
Особенности:

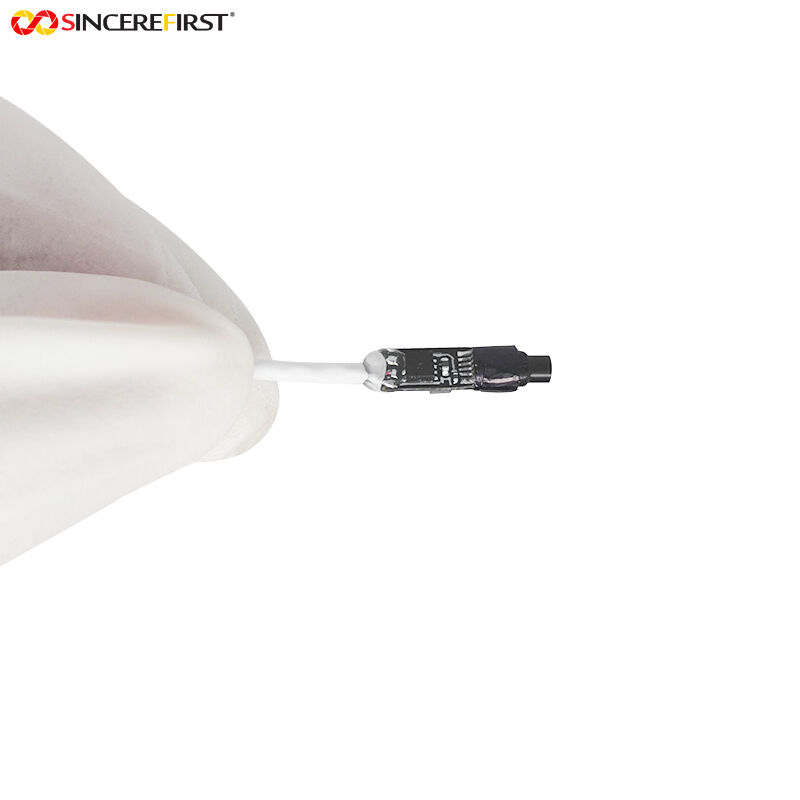

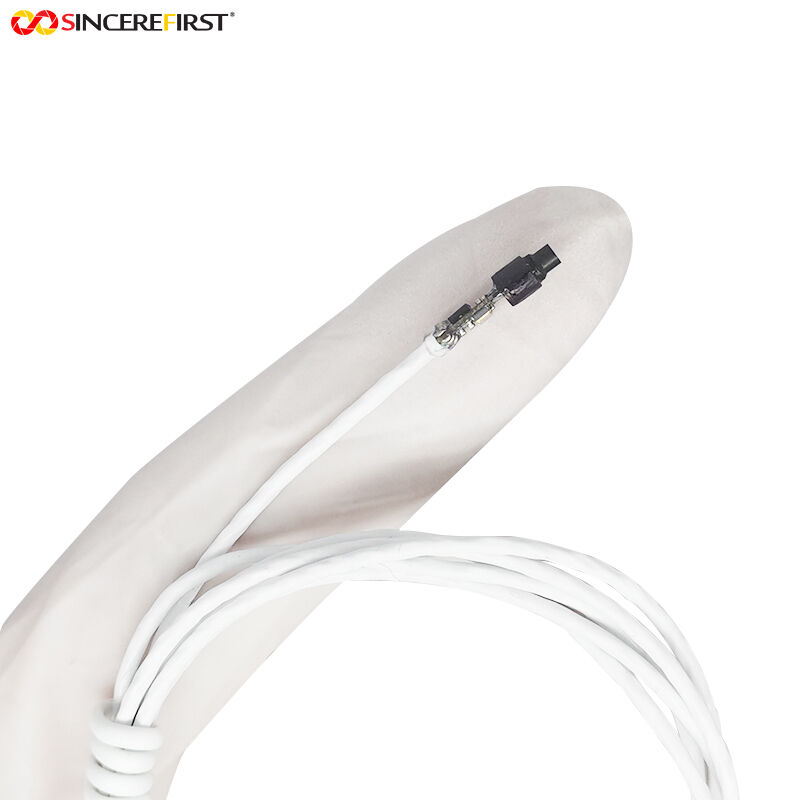

1. Ультраминиатюрная и практичная конструкция:Диаметр зонда 3.6 мм обеспечивает доступ в ультраузкие пространства, такие как микроотверстия и тонкие трубы; компактная конструкция адаптируется к частому использованию на месте, выдерживая незначительные столкновения и износ во время развертывания.
2. Plug-and-Play для эффективности на месте:Конструкция без драйверов UVC, совместимая с Windows, Linux, Android и другими системами, не требует профессиональной отладки — подключите и начните обнаружение немедленно, экономя время развертывания на месте.
3. Оптимизированное для сцены изображение на ближнем расстоянии:Диапазон фокусировки 10–100 мм точно соответствует рабочим расстояниям эндоскопа, широкое поле зрения 95°×85°×43.5° уменьшает движение зонда, обеспечивая эффективное и четкое обнаружение без повторной регулировки.

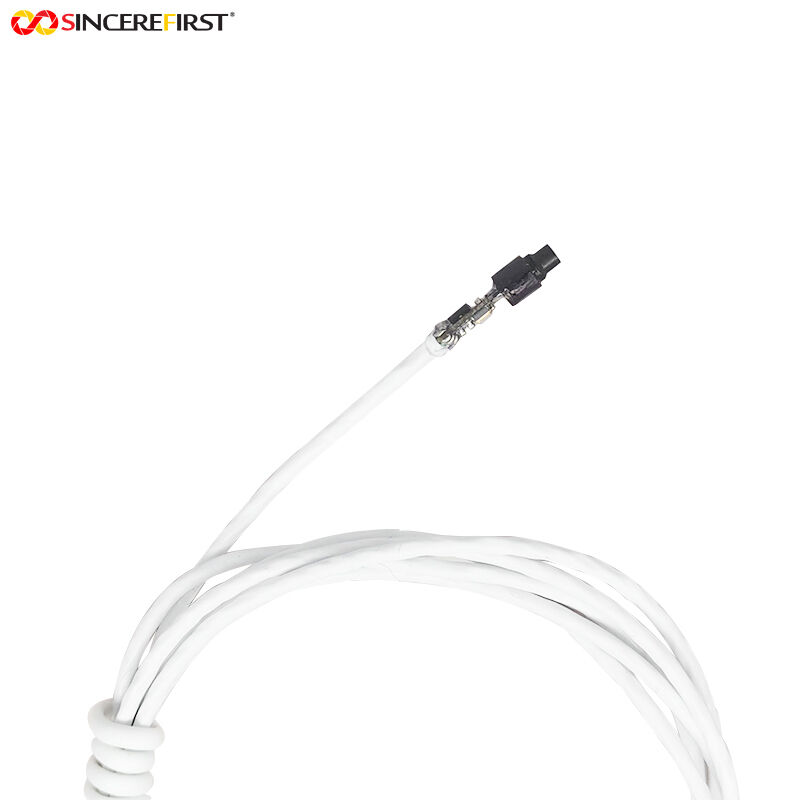

4. Гибкое дополнительное освещение и интеграция:4 ярких опциональных светодиода устраняют слепые зоны при слабом освещении; двойные интерфейсы (5PIN USB + JST SM04B-GHS-TB) поддерживают гибкую интеграцию с различным оборудованием для обнаружения, адаптируясь к разнообразным потребностям на месте.
Технические параметры:
| Название продукта |
Модуль медицинской эндоскопической камеры CMOS
|
|
Сенсор
|
CMOS-сенсор OV9734
|
| Формат вывода |
YUV&MJPEG |
|
Поле зрения
|
95°
|
|
F.NO
|
4.0 |
|
Пиксель
|
720P
|
|
Светодиод
|
4 шт.
|
|
Интерфейс
|
Micro, USB2.0 |
| Фокусное расстояние |
1.08 мм |
| Диапазон фокусировки |
10-100 мм |
| Искажение |
<-10% |
|
Гарантия
|
10 лет
|
|
Сертификация
|
CE, FCC, REACH, ISO, RoHS |
Применение:
1. Инспекция ультратонких трубопроводов на месте:Используйте его для инспекции микроканалов, тонких гидравлических трубопроводов и труб малого диаметра (свыше 3.6 мм) на предмет внутренних отложений, коррозии и засоров; его ультраминиатюрный зонд и изображение на ближнем расстоянии обеспечивают четкое и удобное обнаружение.
2. Обслуживание прецизионной электроники на месте:Используйте его для устранения скрытых неисправностей в мобильных телефонах, ноутбуках и прецизионных приборах; его миниатюрный дизайн подходит для узких внутренних пространств, а стабильное изображение помогает быстро находить неисправности.

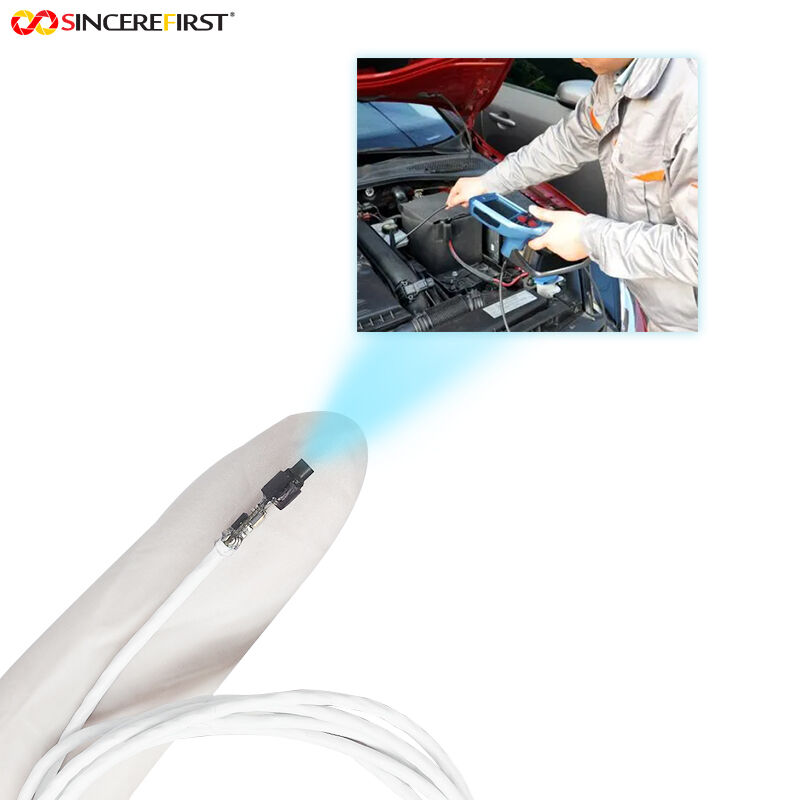

3. Послепродажное обслуживание и ремонт автомобилей:Используйте его для неразборной инспекции зазоров двигателя автомобиля, трубопроводов кондиционеров и других деталей; его 3.6-мм зонд и конструкция без драйверов повышают эффективность обслуживания.

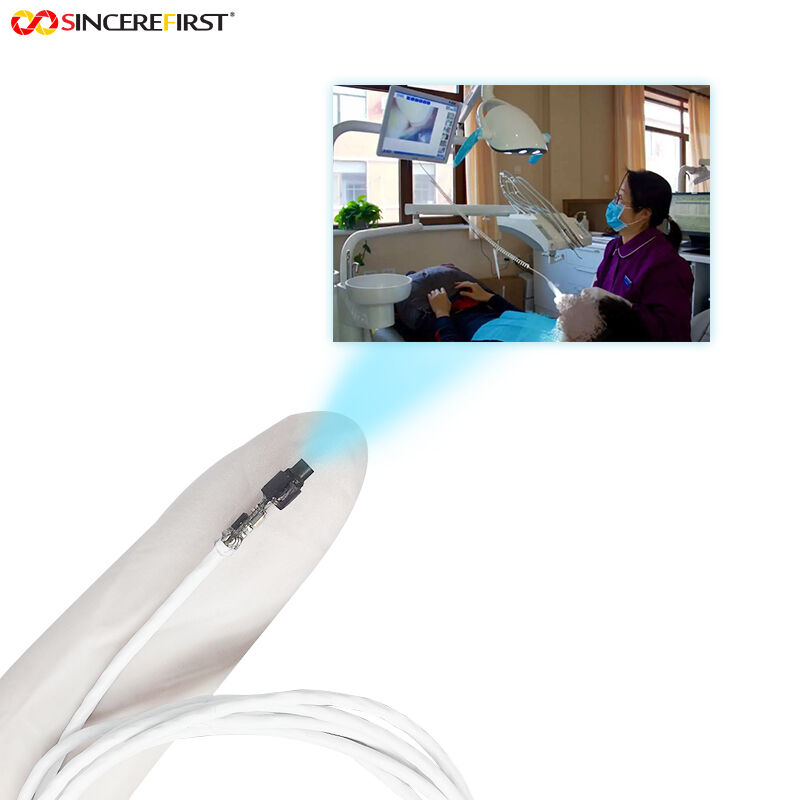

4. Лабораторные и медицинские вспомогательные исследования:Используйте его для микроскопического наблюдения за небольшими полостями, экспериментальными устройствами и биологическими образцами; его ультраминиатюрная структура и изображение на ближнем расстоянии отвечают требованиям высокоточного наблюдения.
Процесс индивидуального заказа:
1. Вы можете предоставить чертежи или образцы, а также запросить документацию и разработку от наших инженеров.2. Общение или встреча
3. Мы подробно обсудим с вами, чтобы определить, какой продукт вам нужен, и постараемся подобрать наиболее подходящий продукт для вас в соответствии с вашими потребностями.
4. Разработка образца
5. Определите детали образца для разработки и срок поставки. Общайтесь в любое время, чтобы обеспечить плавный ход.
6. Тестирование образца
7. Тестируйте и проверяйте на вашем оборудовании, сообщайте результаты тестирования, при отсутствии необходимости внесения изменений — массовое производство. О нас:
